Lista modem#

Scelta modello#

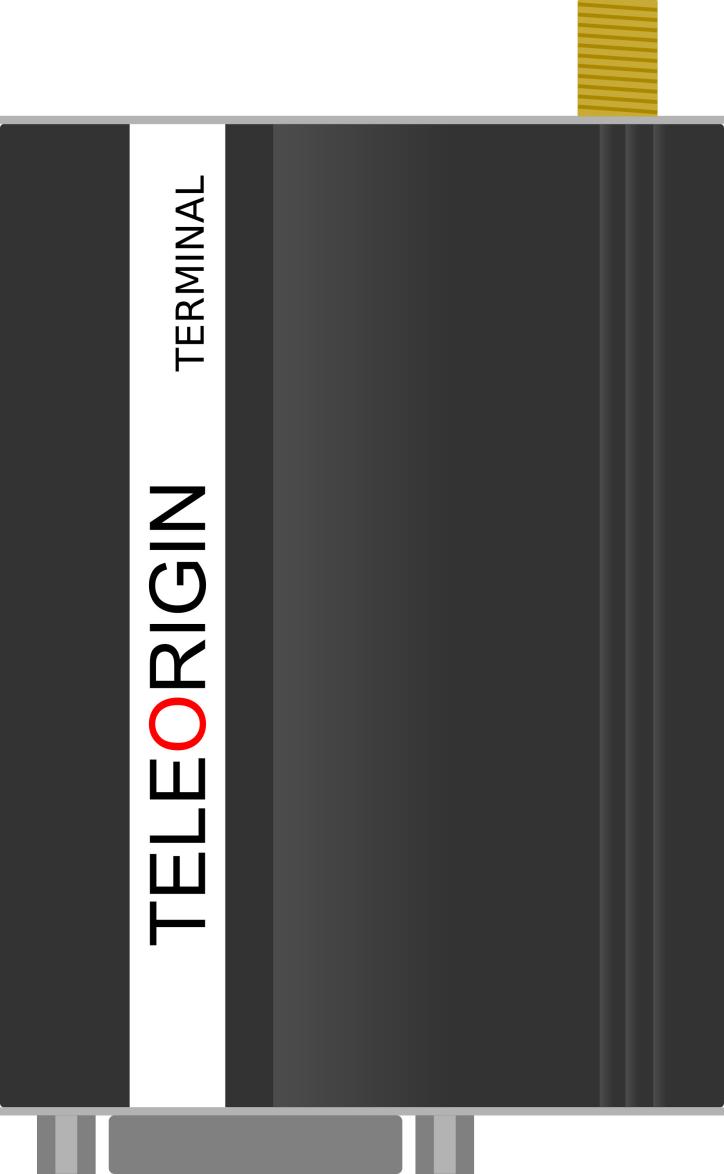

Teleorigin#

Informazioni principali#

Il modem accetta una alimentazione di 5-30Vdc. Prestare particolare attenzione alla polarità dell’alimentazione. Il tipo di collegamento da effettuare dipende dal modello di datalogger in possesso.

Importante

Eseguire tutti i collegamenti con il datalogger disalimentato

La SIM va inserita come nell’immagine seguente:

../_images/sim.jpg

Nota

Per avere informazioni rigurado le SIM vedi questa guida SIM

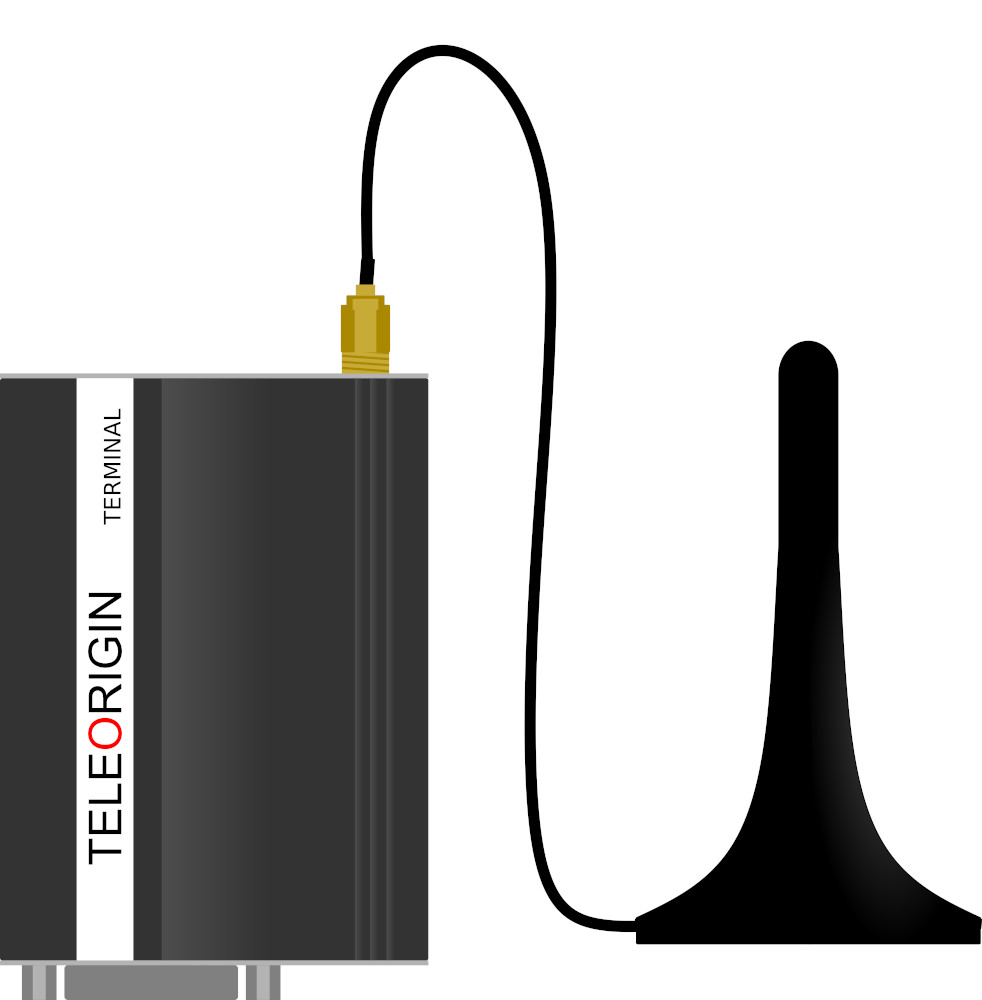

Prima di effettuare il collegamento tra GWC e modem è necessario che venga installata l’antenna.

../_images/ant-link.jpg ../_images/ant-inserted.jpg

Collegamento con GWC#

GWC V3 2DIN#

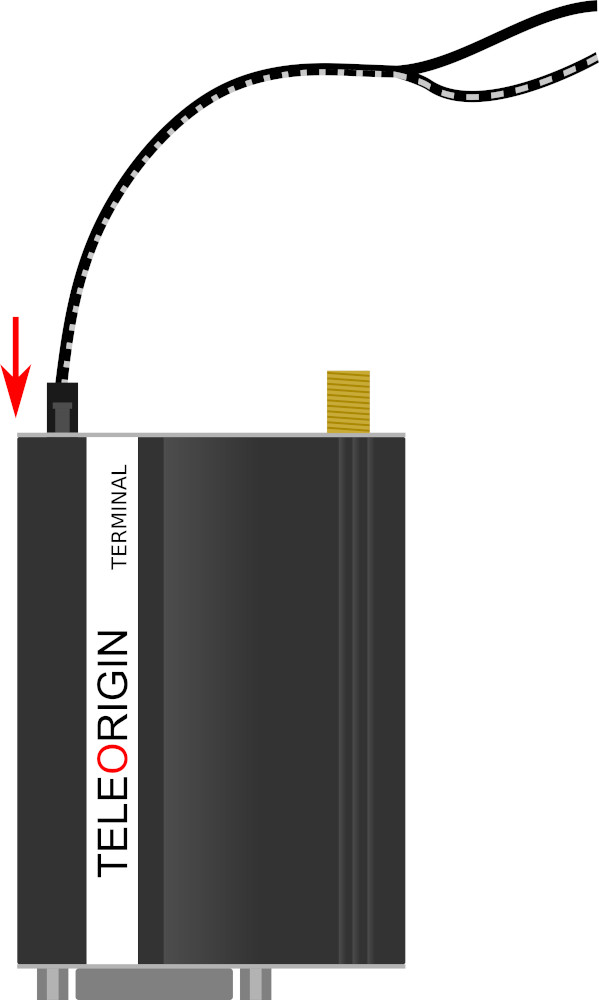

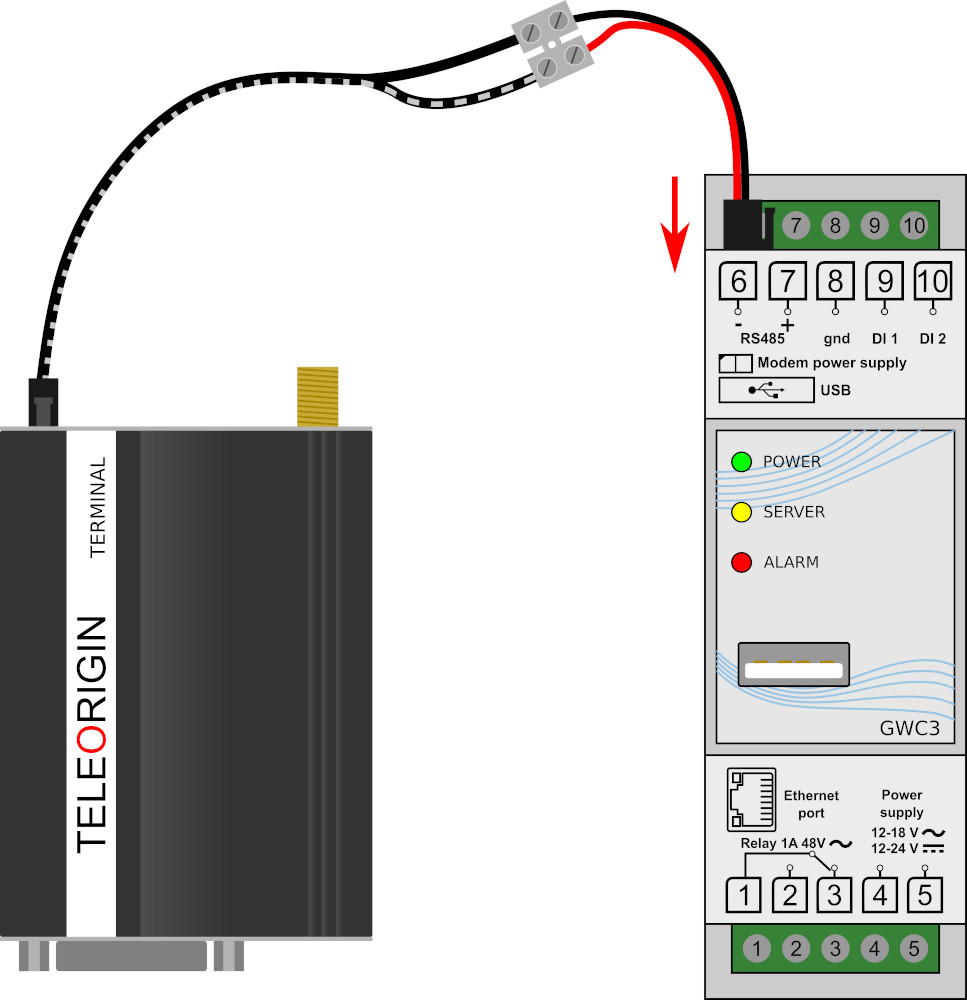

  1. Collegare tramite appositi cavi forniti da Higeco, la porta Power del modem ai morsetti posti nella parte superiore del GWC sotto la porta USB. Per collegare modem e GWC è necessario creare un ponte tra i due cavi forniti da Higeco. Collegare il filo nero-bianco al filo rosso. Collegare il filo nero al filo nero (9 - GND).

    ../_images/power-modem.jpg ../_images/coll-pwr-2din.jpg

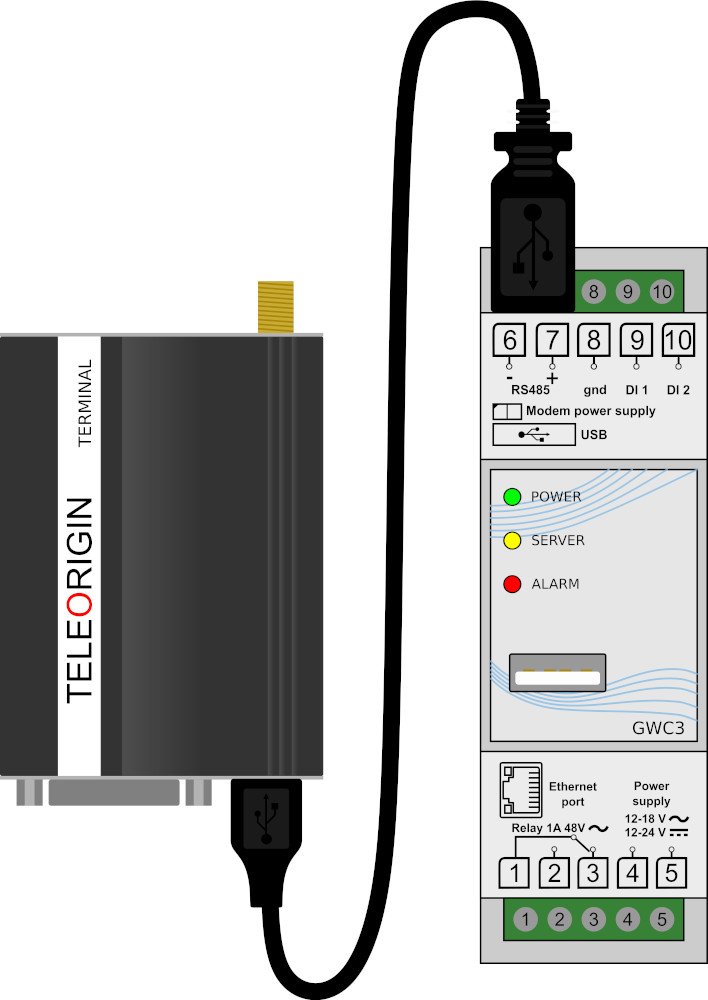

  2. Per effettuare il collegamento USB inserire il cavo fornitovi da Higeco nelle porte USB corrette dei due dispositvi come nell’immagine che segue.

    ../_images/usb2din.jpg

GWC V3 4DIN#

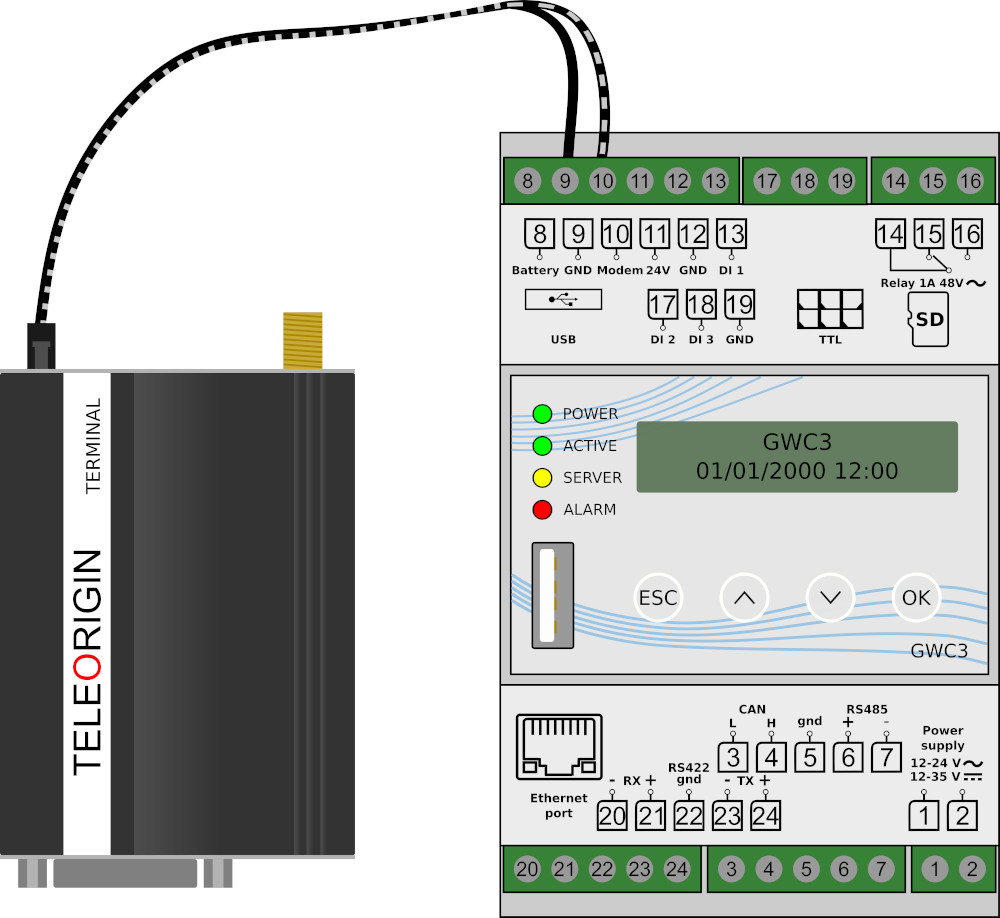

  1. Utilizzando l’apposito cavo fornito da Higeco, collegare la porta Power del modem ai morsetti 9-10 del GWC. Collegare il filo nero-bianco al polo positivo del GWC (10 - Modem). Collegare il filo nero al polo negativo (9 - GND).

    ../_images/power-modem.jpg ../_images/coll-pwr-4din.jpg

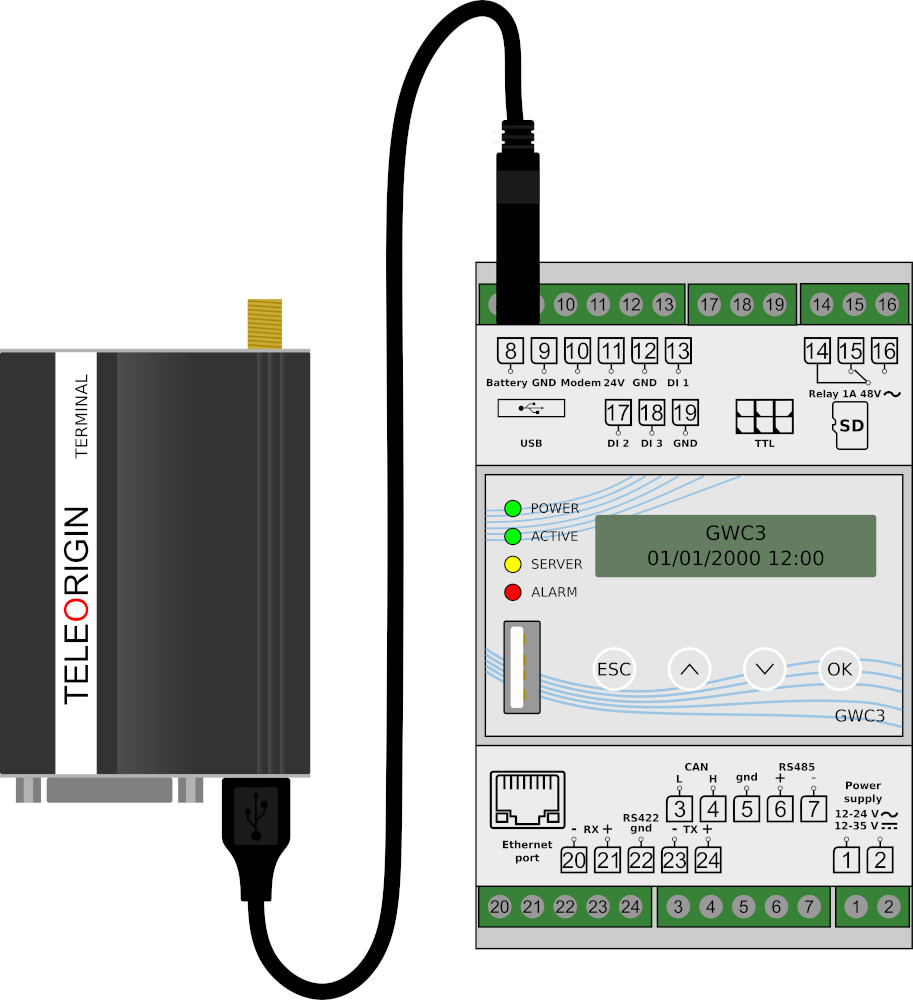

  2. Per effettuare il collegamento USB inserire il cavo fornitovi da Higeco nelle porte USB corrette dei due dispositivi come nell’immagine che segue.

    ../_images/usb4din.jpg

GWC V3 M0#

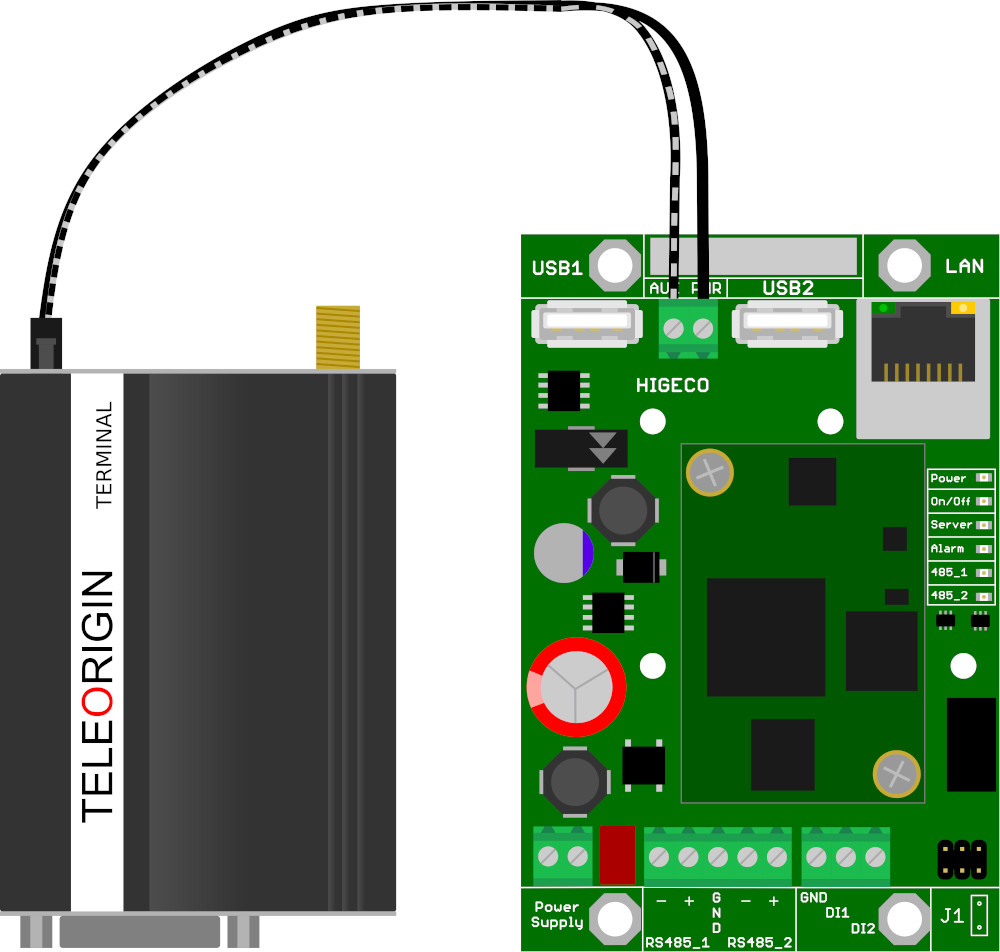

  1. Utilizzando l’apposito cavo fornito da Higeco, collegare la porta Power del modem al morsetto «AUX PWR» del GWC. Collegare il filo nero-bianco al morsetto sinistro del GWC. Collegare il filo nero al morsetto destro del GWC.

    ../_images/power-modem.jpg ../_images/coll-pwr-m0.jpg

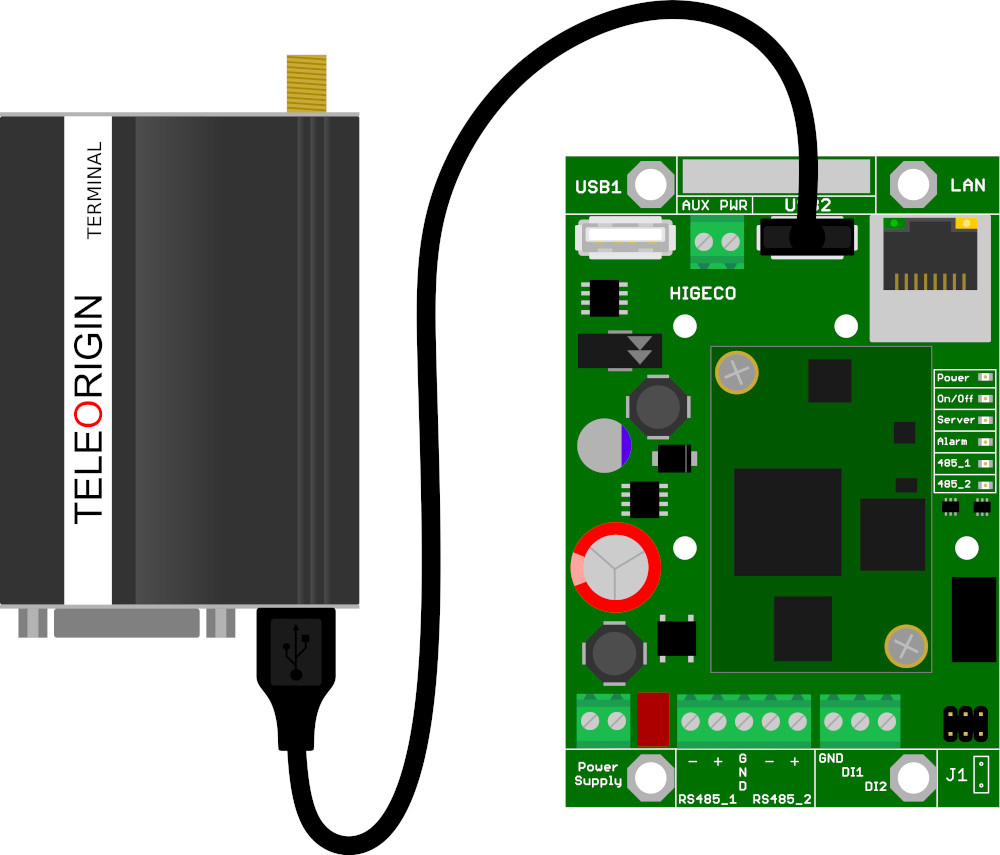

  2. Per effettuare il collegamento USB inserire il cavo fornitovi da Higeco nelle porte USB corrette dei due dispositivi come nell’immagine che segue.

    ../_images/usbm0.jpg

HSI+#

Avvertimento

Utilizzare il modem sull’HSI+ richiede un alimentatore esterno che deve rispettare i limili di alimentazione del modem

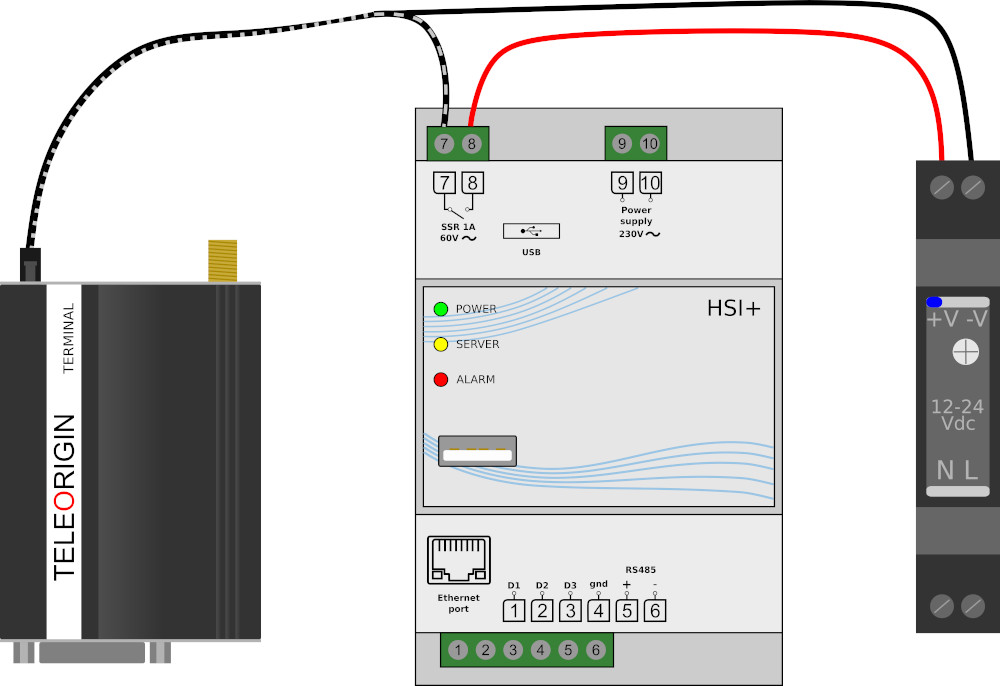

  1. Utilizzando l’apposito cavo fornito da Higeco, collegare la porta Power del modem ai morsetti dell’alimentatore cablando sul polo positivo il relè dell’HSI+. Collegare il filo nero-bianco del modem al morsetto 7 dell’HSI+. Aggiungere un filo rosso e collegarlo tra il morsetto 8 dell’HSI+ al morsetto positivo dell’alimentatore. Collegare il filo nero del modem al morsetto negativo dell’alimentatore.

    ../_images/power-modem.jpg ../_images/coll-pwr-hsi.jpg

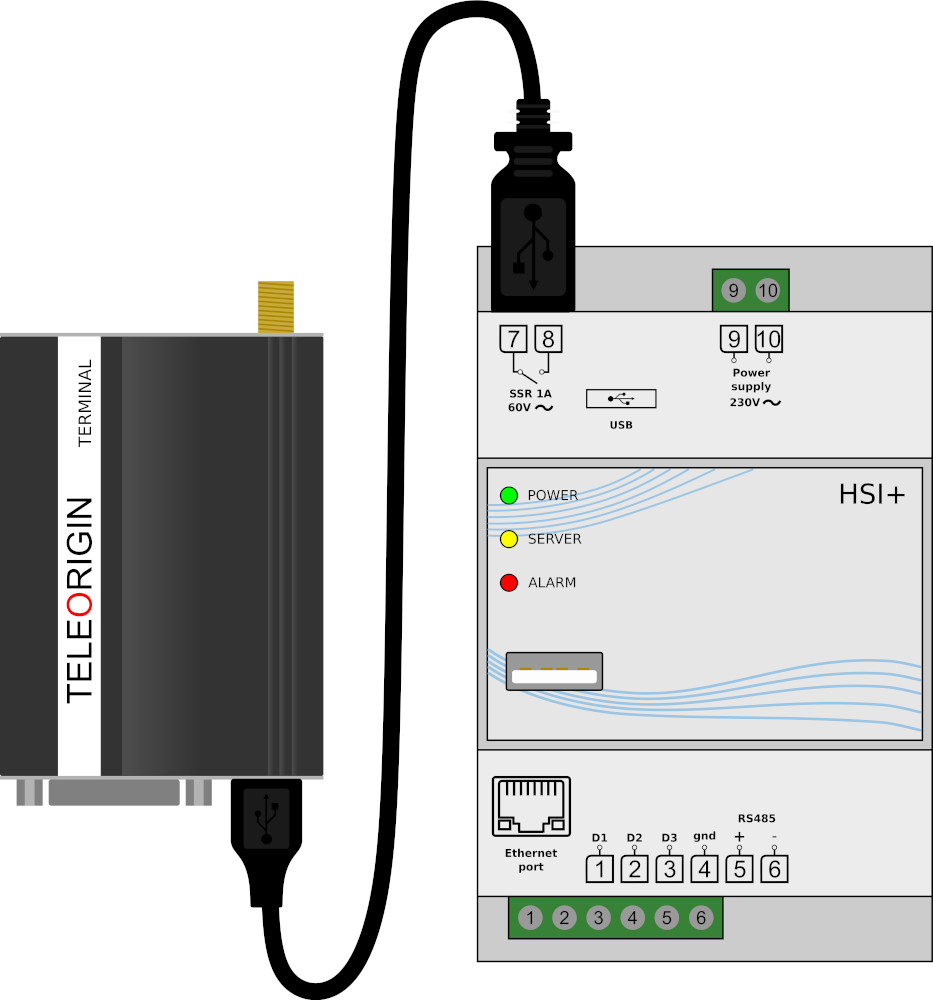

  2. Per effettuare il collegamento USB inserire il cavo fornitovi da Higeco nelle porte USB corrette dei due dispositivi come nell’immagine che segue.

    ../_images/usbhsi.jpg

GWC V2 4DIN#

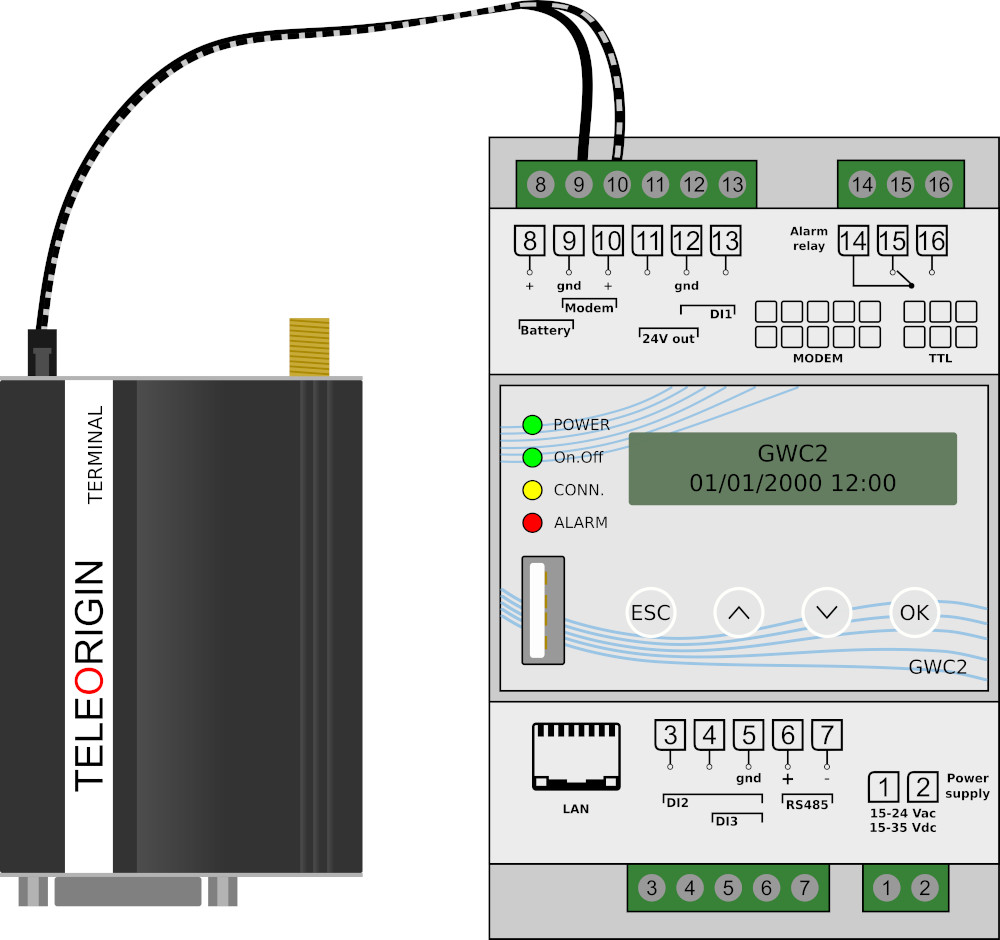

  1. Utilizzando l’apposito cavo fornito da Higeco, collegare la porta Power del modem ai morsetti 9-10 del GWC. Collegare il filo nero-bianco al polo positivo del GWC (10 - Modem). Collegare il filo nero al polo negativo (9 - GND).

    ../_images/power-modem.jpg ../_images/coll-pwr-4din-v2.jpg

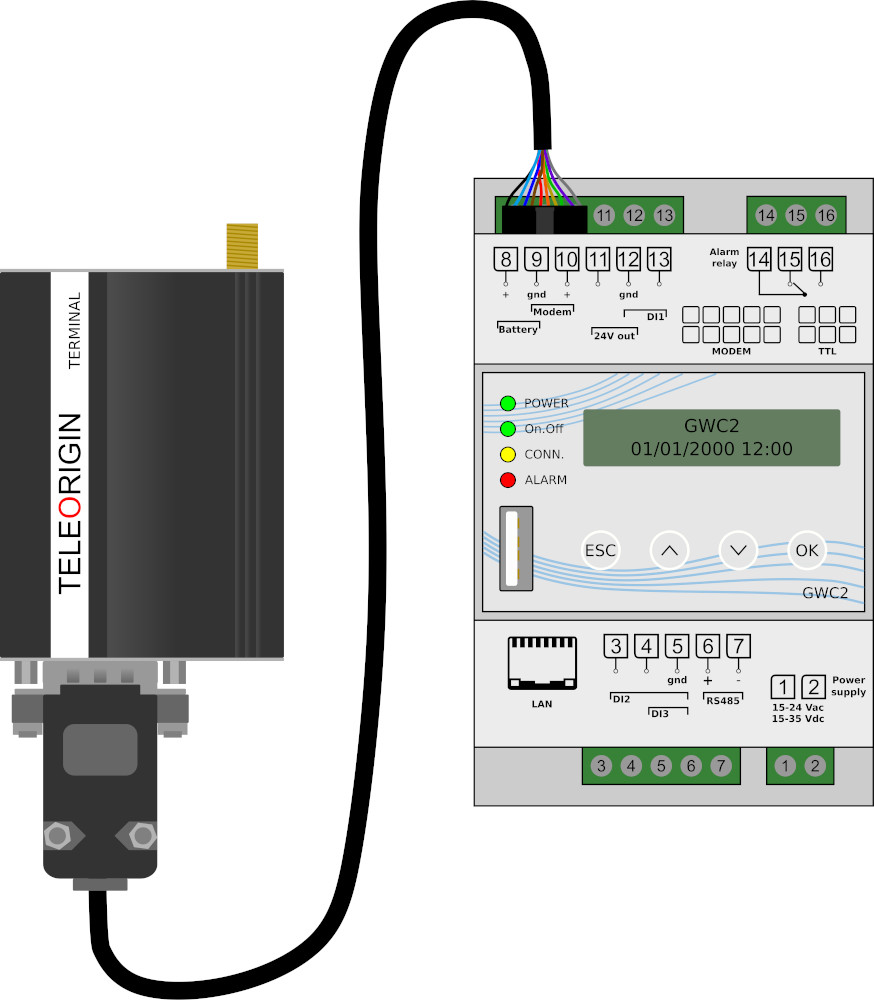

  2. Per effettuare il collegamento RS232 inserire il connettore a vaschetta nel modem e connettere il connettore micro fit al GWC come nell’immagine che segue.

    ../_images/RS232-4din.jpg

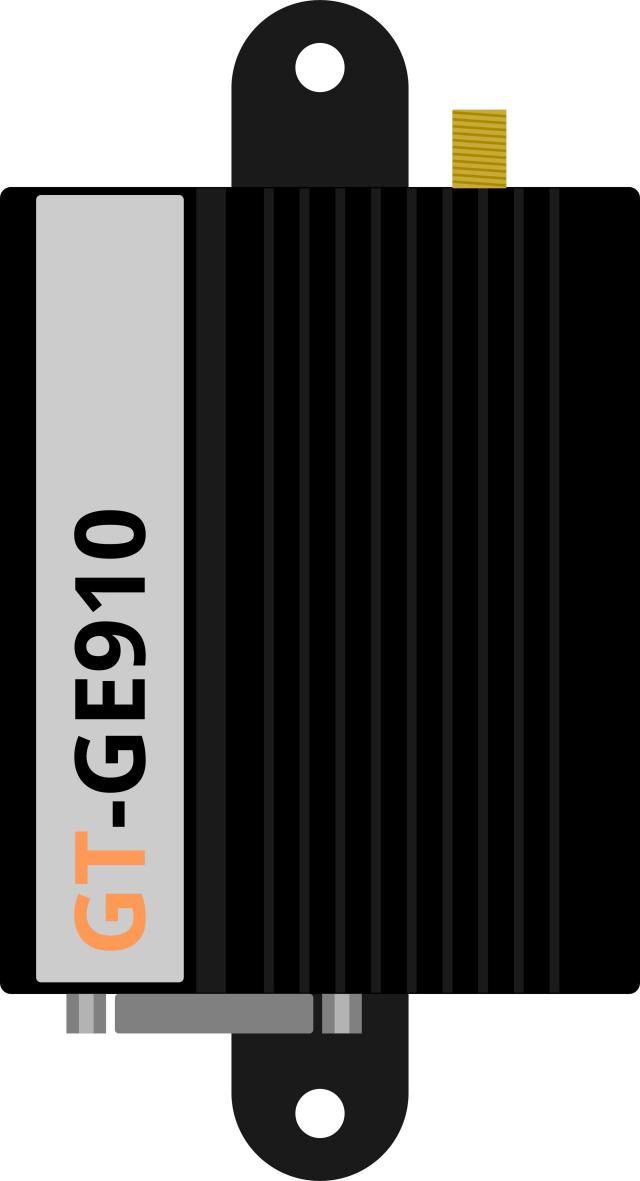

GT-GE910#

Informazioni principali#

Il modem accetta una alimentazione di 6-55Vdc. Prestare particolare attenzione alla polarità dell’alimentazione. Il tipo di collegamento da effettuare dipende dal modello di datalogger in possesso.

Importante

Eseguire tutti i collegamenti con il datalogger disalimentato

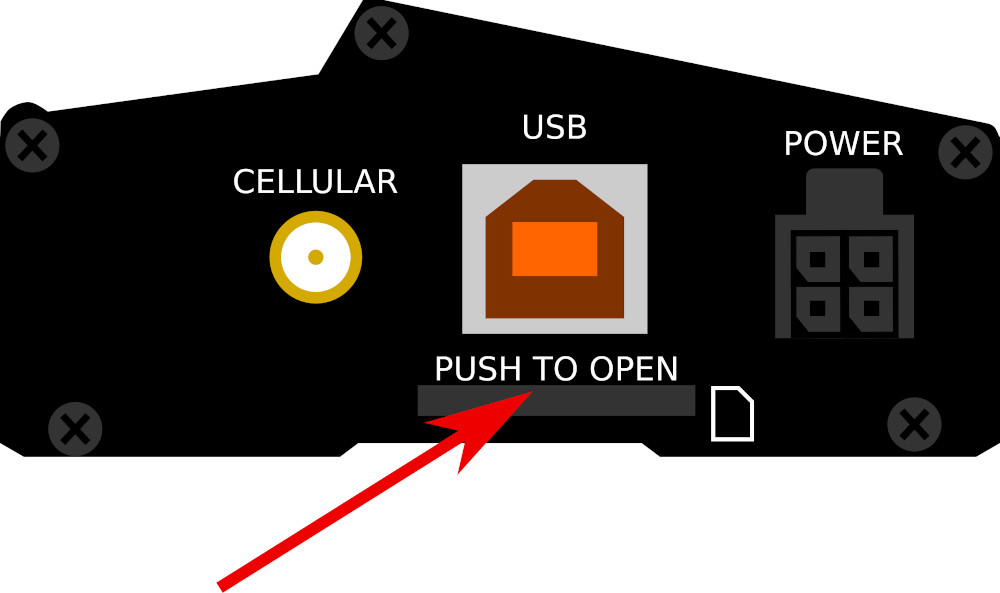

La SIM va inserita come nell’immagine seguente:

../_images/sim1.jpg

Nota

Per avere informazioni rigurado le SIM vedi questa guida: SIM

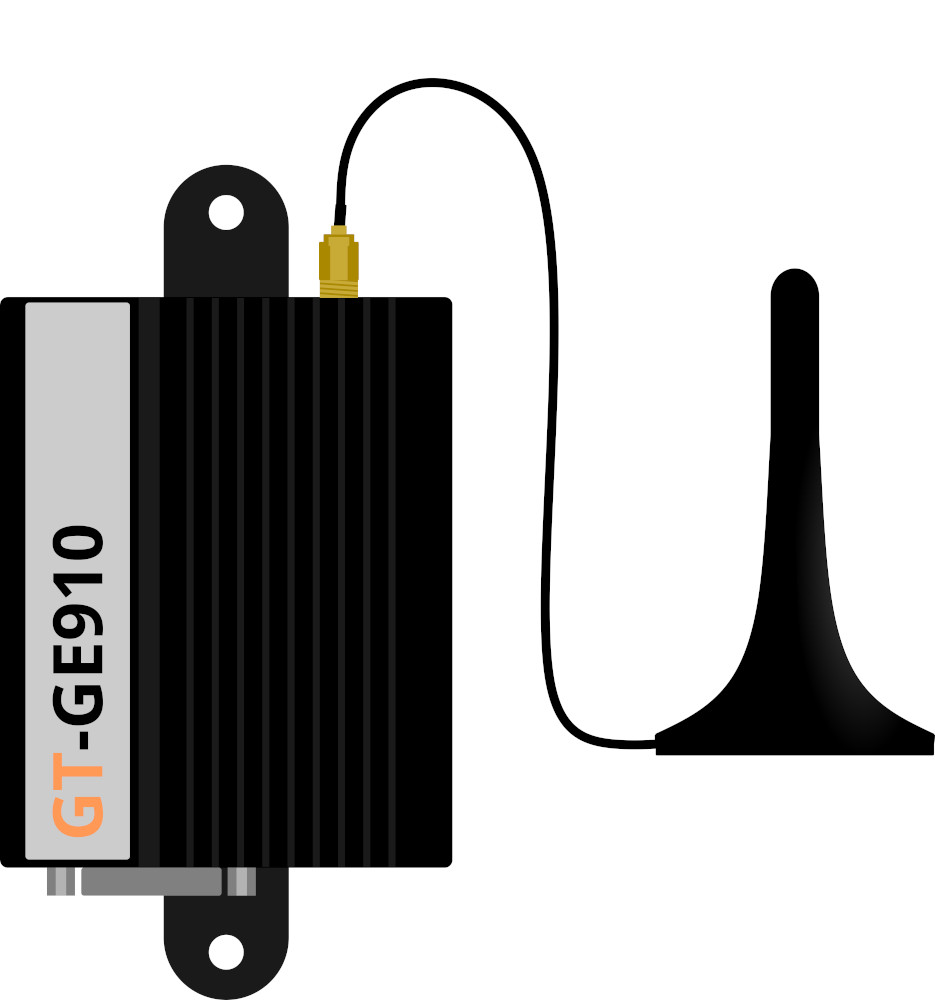

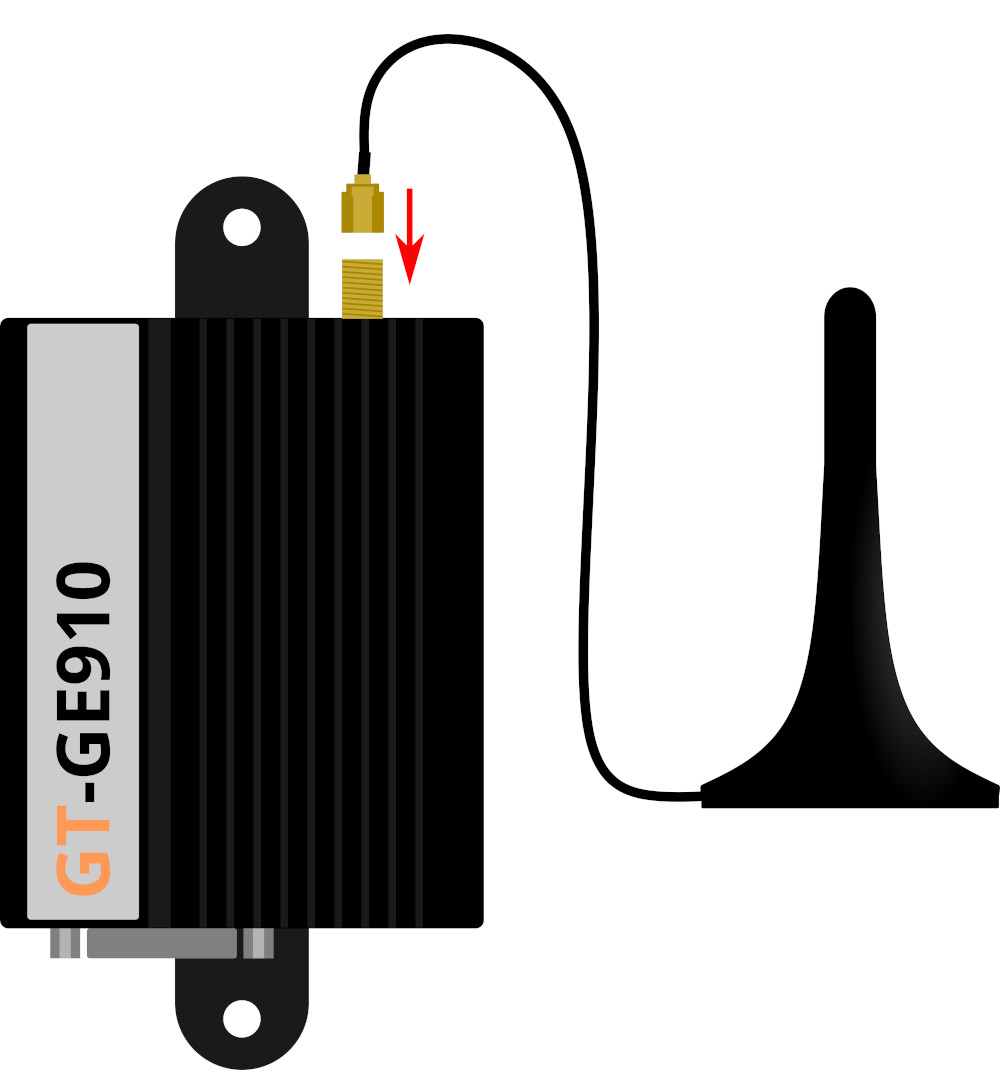

Prima di effettuare il collegamento tra GWC e modem è necessario che venga installata l’antenna.

../_images/ant-link1.jpg ../_images/ant-inserted1.jpg

Collegamento con GWC#

GWC V3 2DIN#

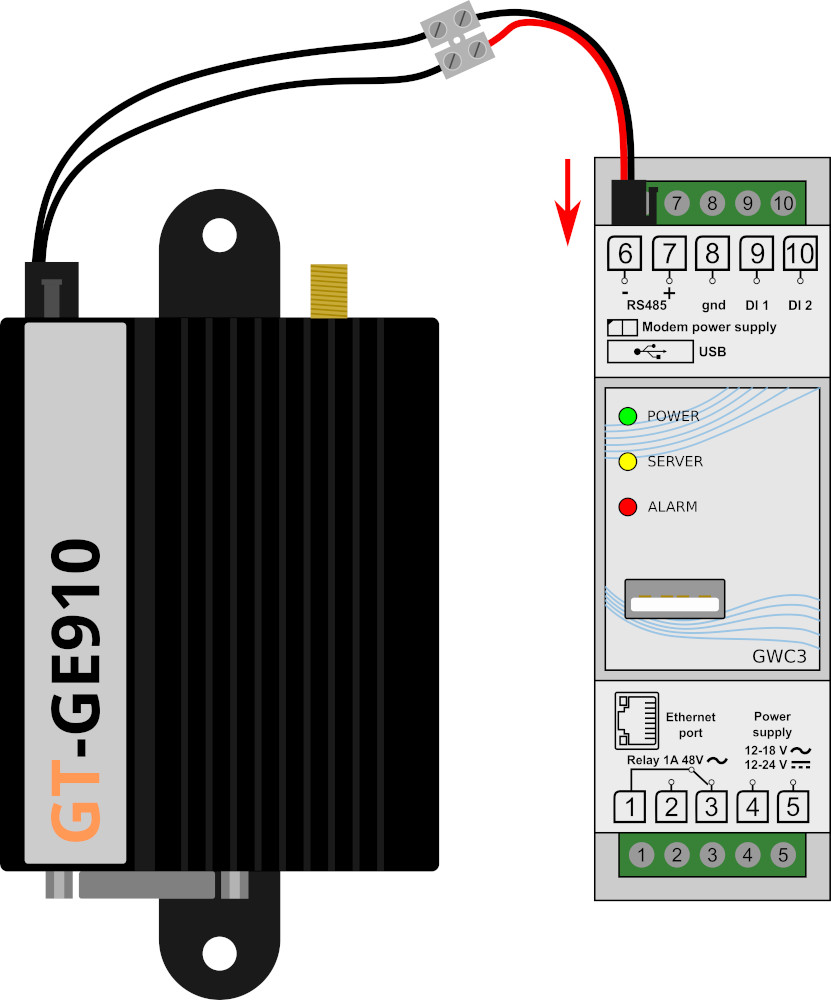

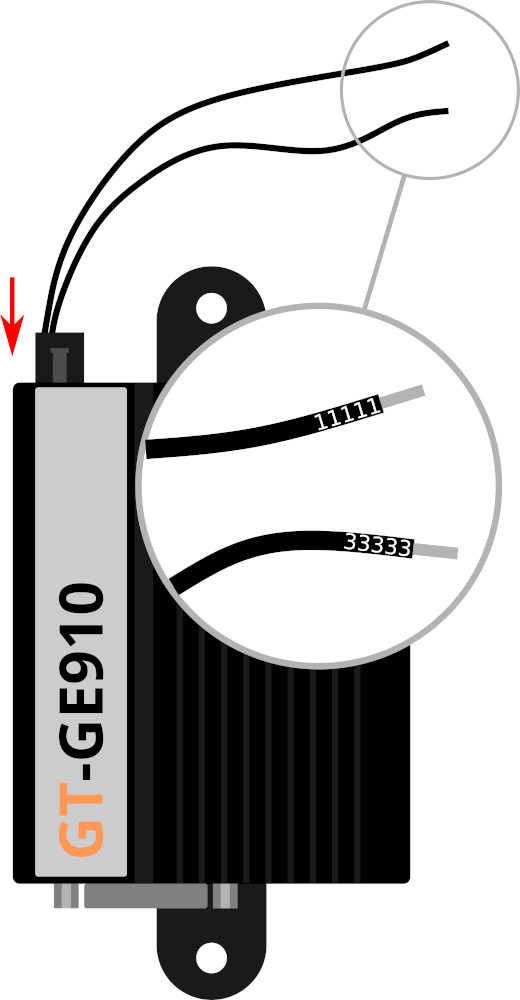

  1. Collegare tramite apposi cavi forni da Higeco, la porta Power del modem ai morsetti posti nella parte superiore del GWC sotto la porta USB. Il filo numero 1 va collegato al filo rosso, il filo numero 3 va collegato al filo nero.

    ../_images/power-modem1.jpg ../_images/pwr-2din.jpg

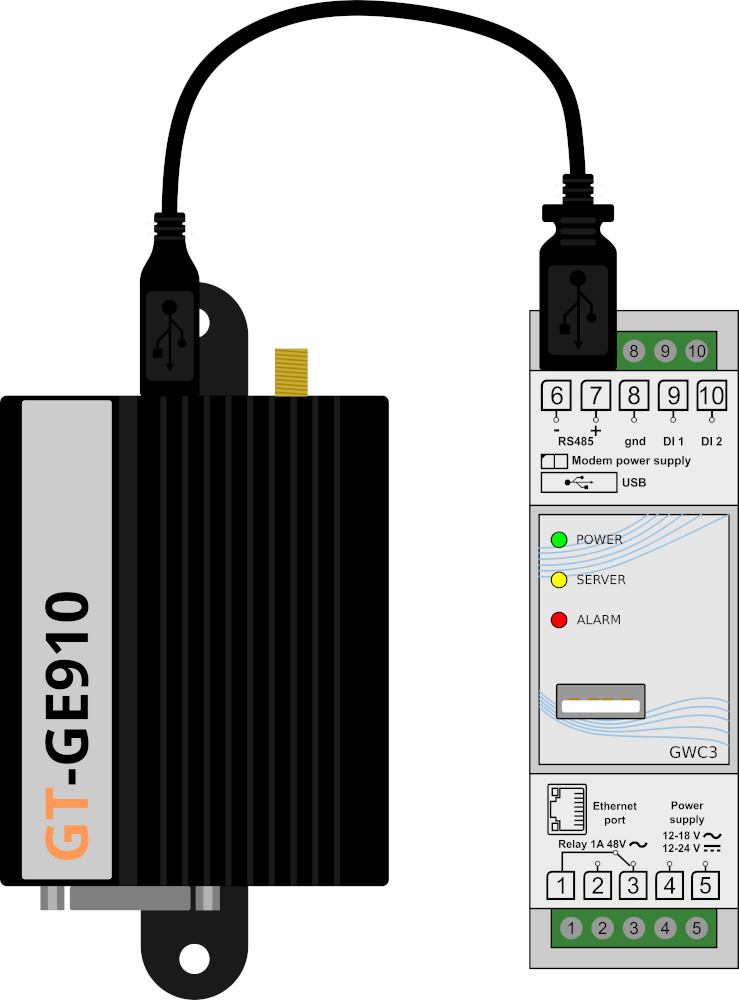

  2. Per effettuare il collegamento USB inserire il cavo fornitovi da Higeco nelle porte USB corrette dei due dispositvi come nell’immagine che segue.

    ../_images/usb-2din-modem.jpg

GWC V3 4DIN#

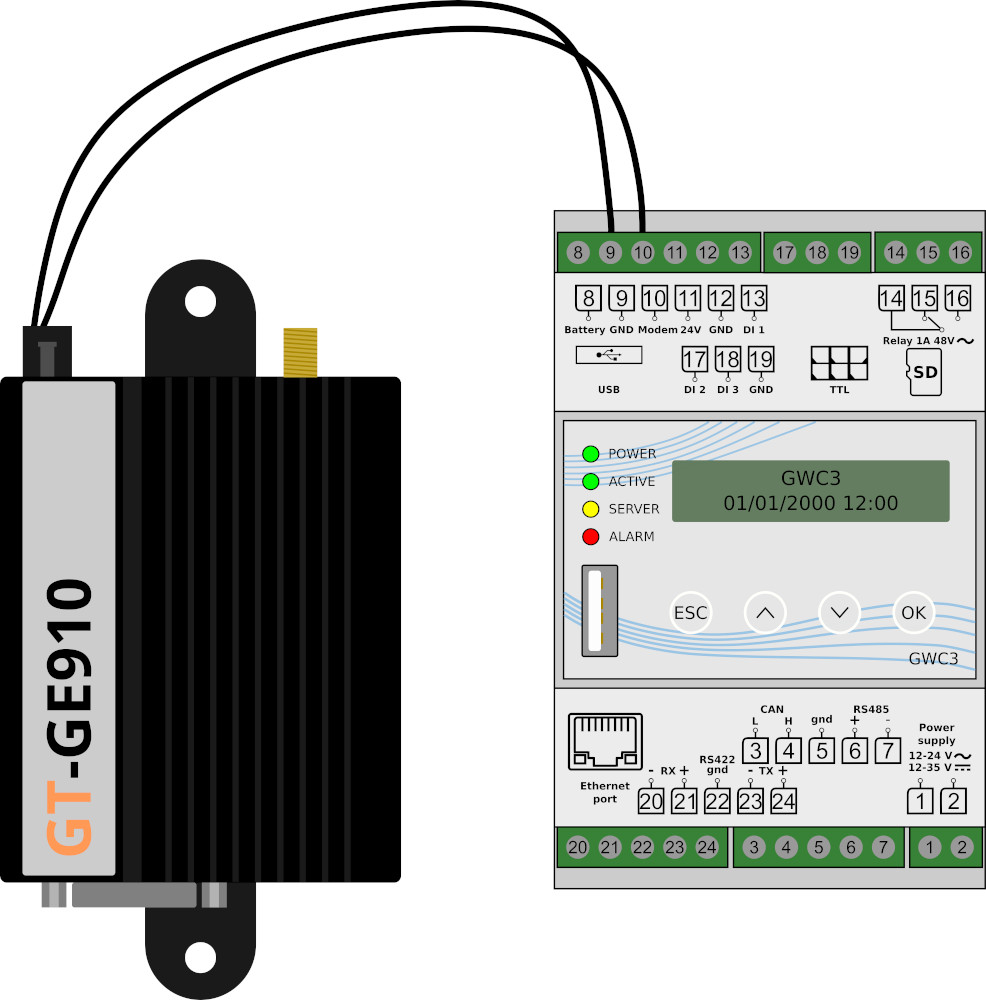

  1. Collegare tramite apposito cavo fornito da Higeco, la porta Power del modem ai morsetti 9-10 del GWC. Collegare il filo numero 1 al polo positivo del GWC (10 - Modem) collegare il filo numero 3 al polo negativo (9 - GND)

    ../_images/power-modem1.jpg ../_images/pwr-4din.jpg

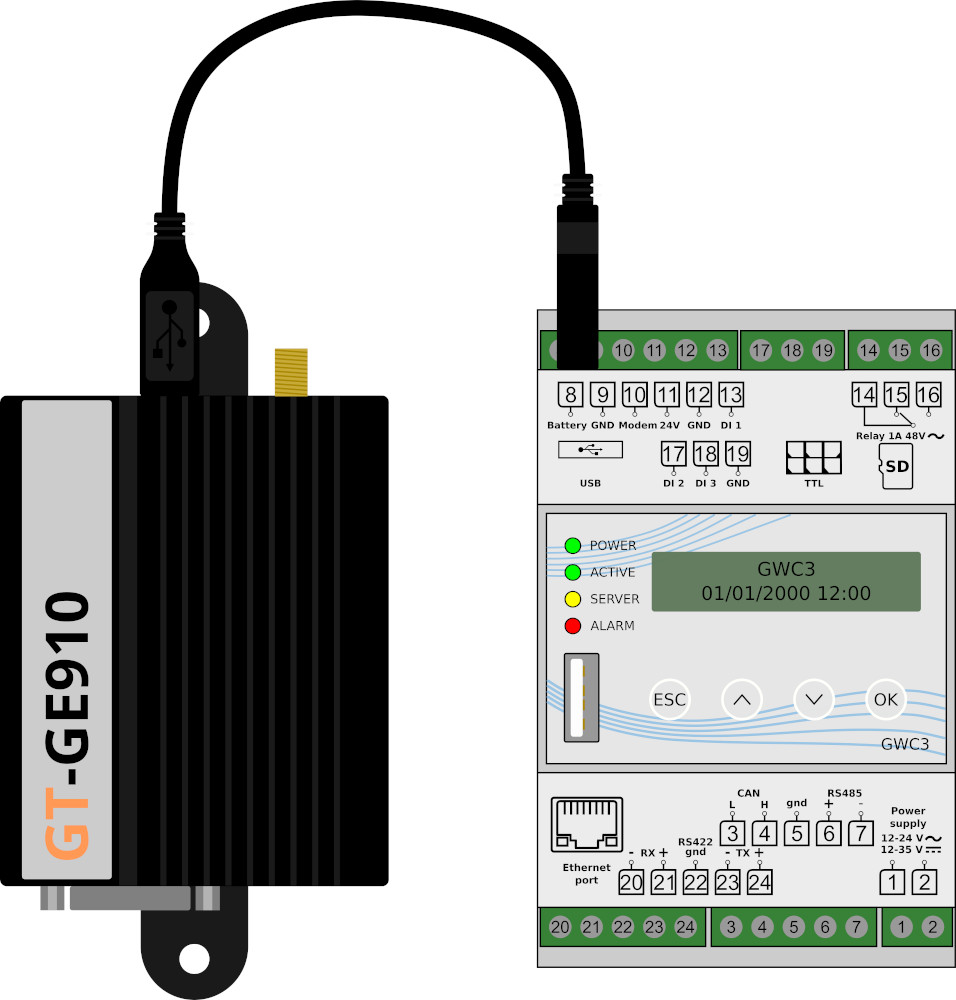

  2. Per effettuare il collegamento USB inserire il cavo fornitovi da Higeco nelle porte USB corrette dei due dispositivi come nell’immagine che segue.

    ../_images/usb-4din-modem.jpg

GWC V3 M0#

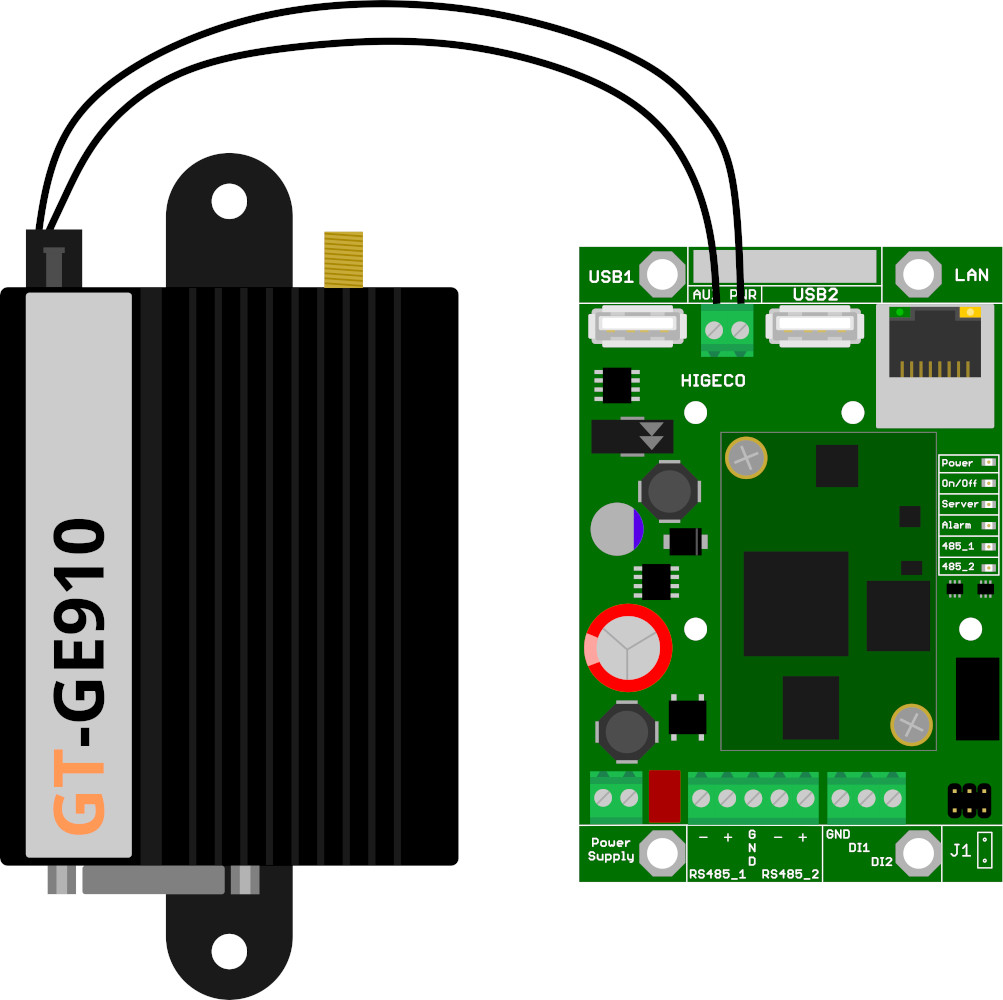

  1. Collegare tramite apposito cavo fornito da Higeco, la porta Power del modem al morsetto «AUX PWR» del GWC. Collegare il filo numero 1 al morsetto sinistro del GWC, collegare il filo numero 3 al morsetto destro del GWC

    ../_images/power-modem1.jpg ../_images/pwr-m0.jpg

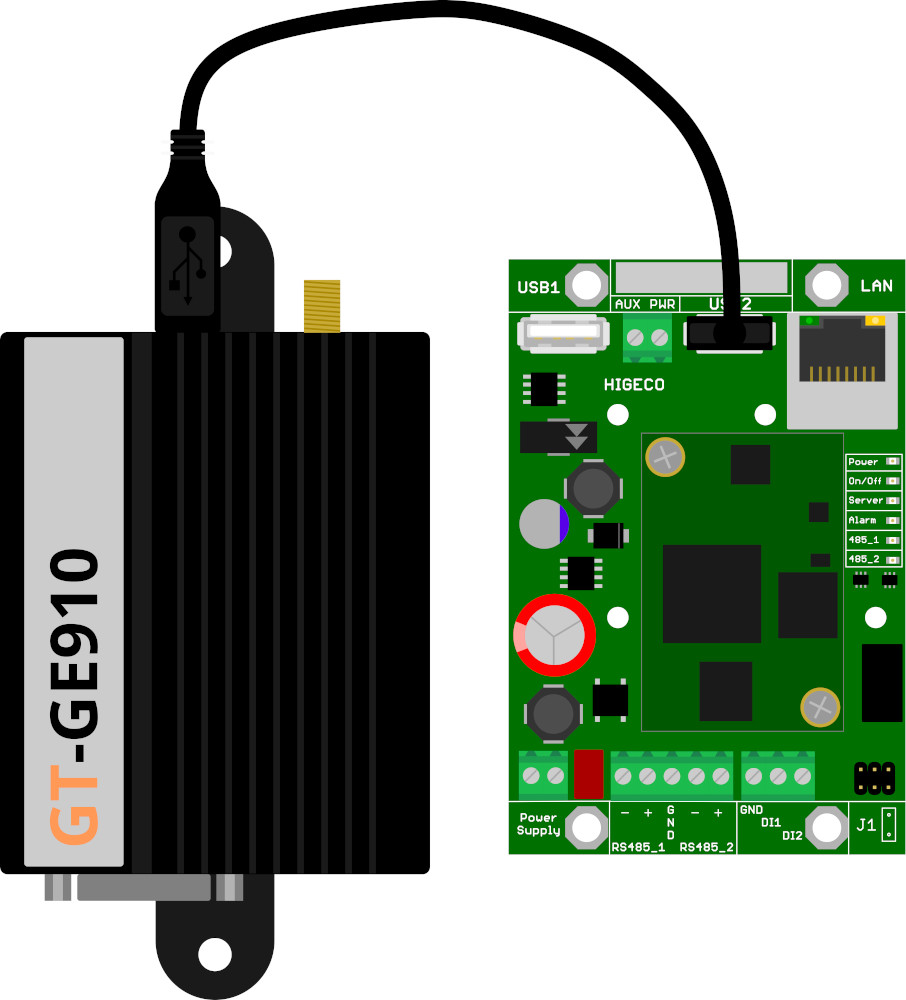

  2. Per effettuare il collegamento USB inserire il cavo fornitovi da Higeco nelle porte USB corrette dei due dispositivi come nell’immagine che segue.

    ../_images/usb-m0-modem.jpg

HSI+#

Avvertimento

Utilizzare il modem sull’HSI+ richiede un alimentatore esterno che deve rispettare i limili di alimentazione del modem

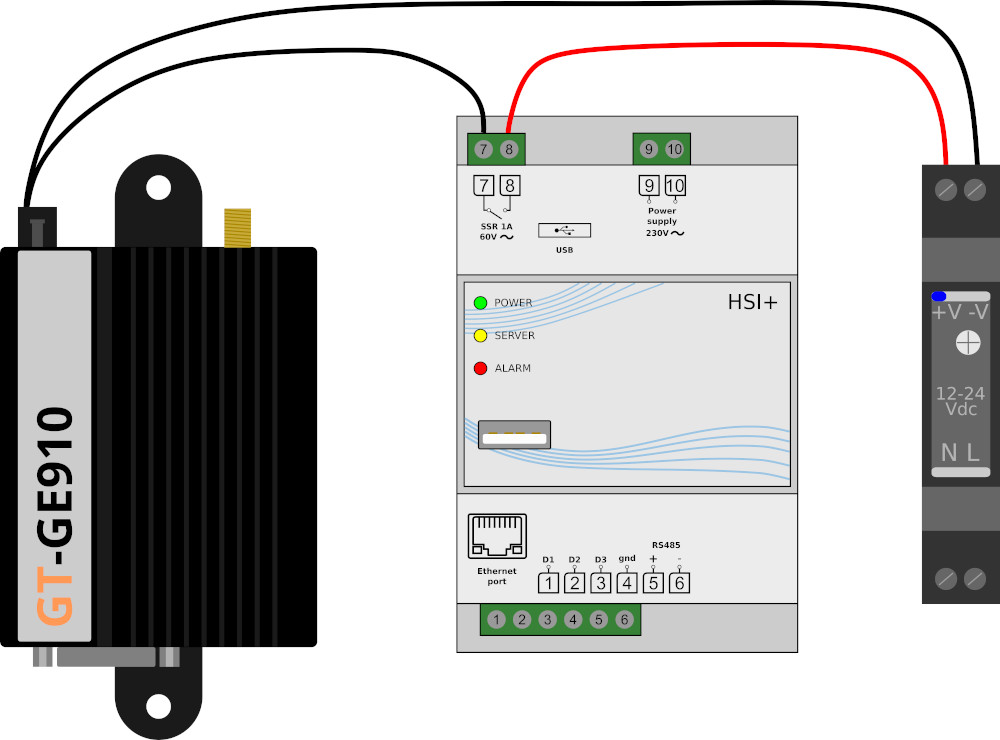

  1. Utilizzando l’apposito cavo fornito da Higeco, collegare la porta Power del modem ai morsetti dell’alimentatore cablando sul polo positivo il relè dell’HSI+. Collegare il filo 1 del modem al morsetto 7 dell’HSI+. Aggiungere un filo rosso e collegarlo tra il morsetto 8 dell’HSI+ al morsetto positivo dell’alimentatore. Collegare il filo 3 del modem al morsetto negativo dell’alimentatore.

    ../_images/power-modem1.jpg ../_images/pwr-hsi.jpg

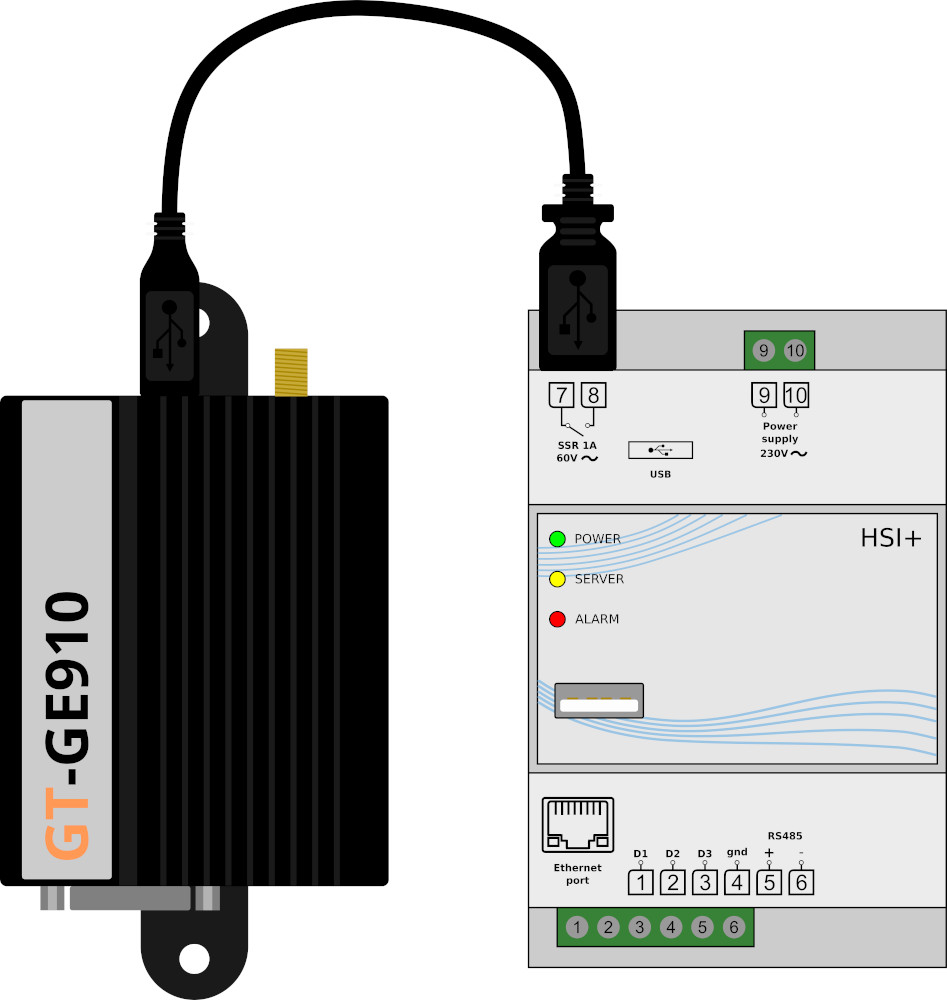

  2. Per effettuare il collegamento USB inserire il cavo fornitovi da Higeco nelle porte USB corrette dei due dispositivi come nell’immagine che segue.

    ../_images/usb-hsi-modem.jpg

GWC V2 4DIN#

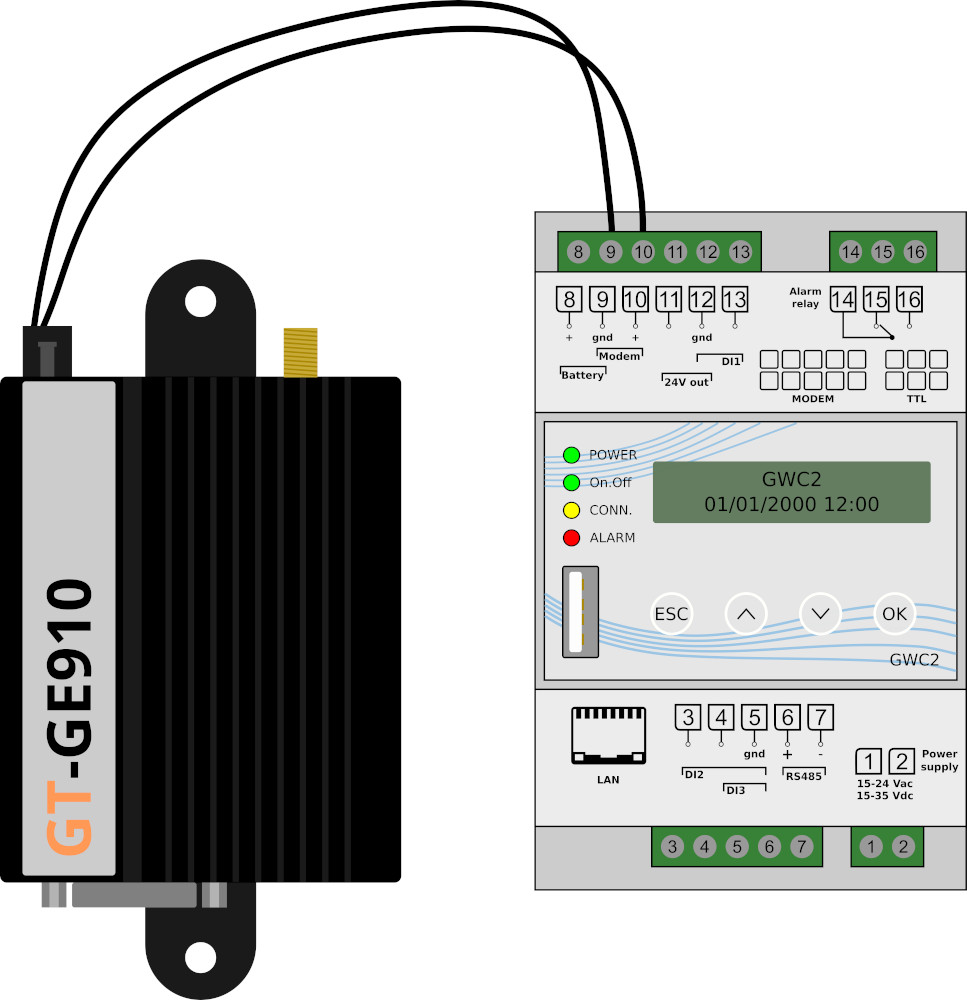

  1. Collegare tramite apposito cavo fornito da Higeco, la porta Power del modem ai morsetti 9-10 del GWC. Collegare il filo numero 1 al polo positivo del GWC (10 - Modem) collegare il filo numero 3 al polo negativo (9 - GND)

    ../_images/power-modem1.jpg ../_images/pwr-4din-v2.jpg

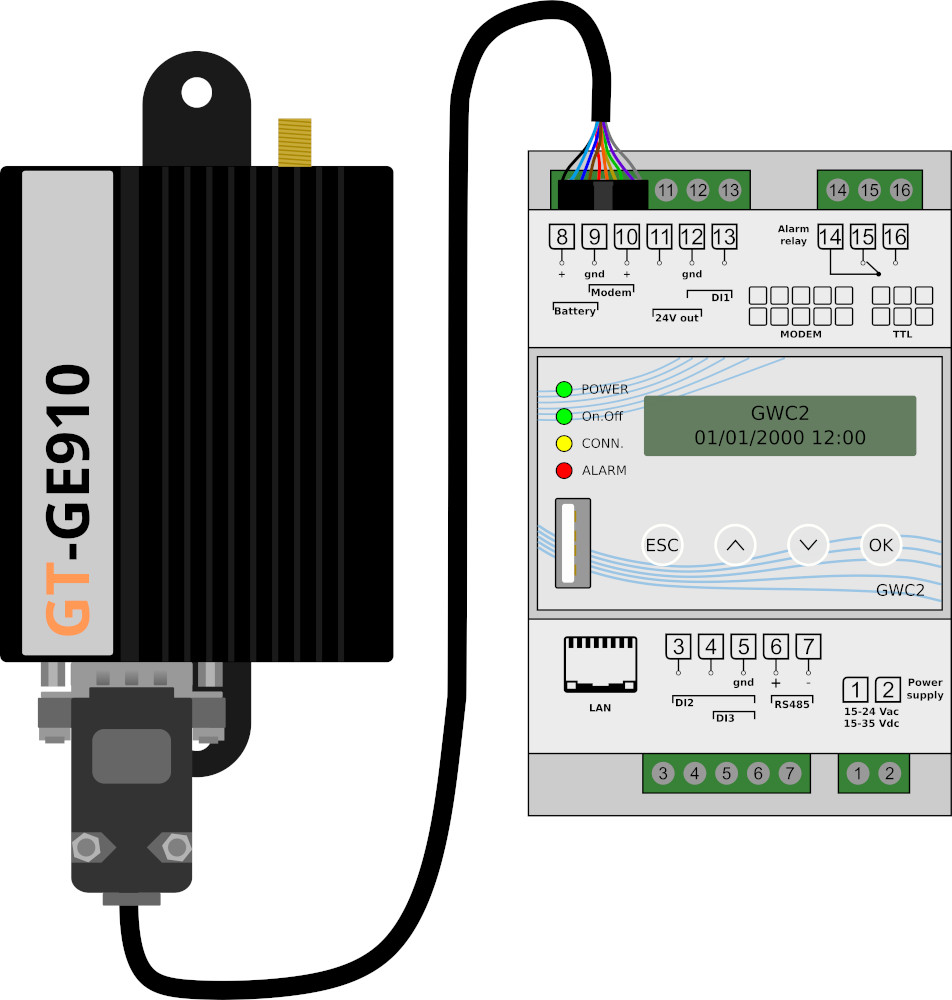

  2. Per effettuare il collegamento RS232 inserire il connettore a vaschetta nel modem e connettere il connettore micro fit al GWC come nell’immagine che segue.

    ../_images/RS232-4din-modem.jpg

Erco Generic#

Informazioni principali#

Il modem accetta una alimentazione di 6-32Vdc. Prestare particolare attenzione alla polarità dell’alimentazione. Il tipo di collegamento da effettuare dipende dal modello di datalogger in possesso.

Importante

Eseguire tutti i collegamenti con il datalogger disalimentato

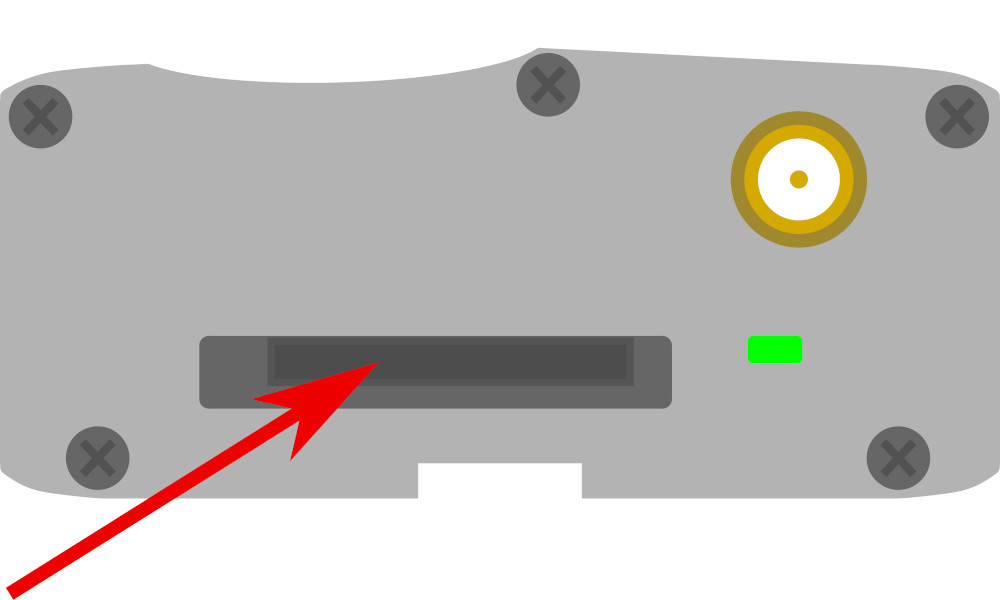

La SIM va inserita come nell’immagine seguente:

../_images/sim2.jpg

Nota

Per avere informazioni rigurado le SIM vedi questa guida: SIM


Collegamento con GWC#

GWC V2 4DIN#

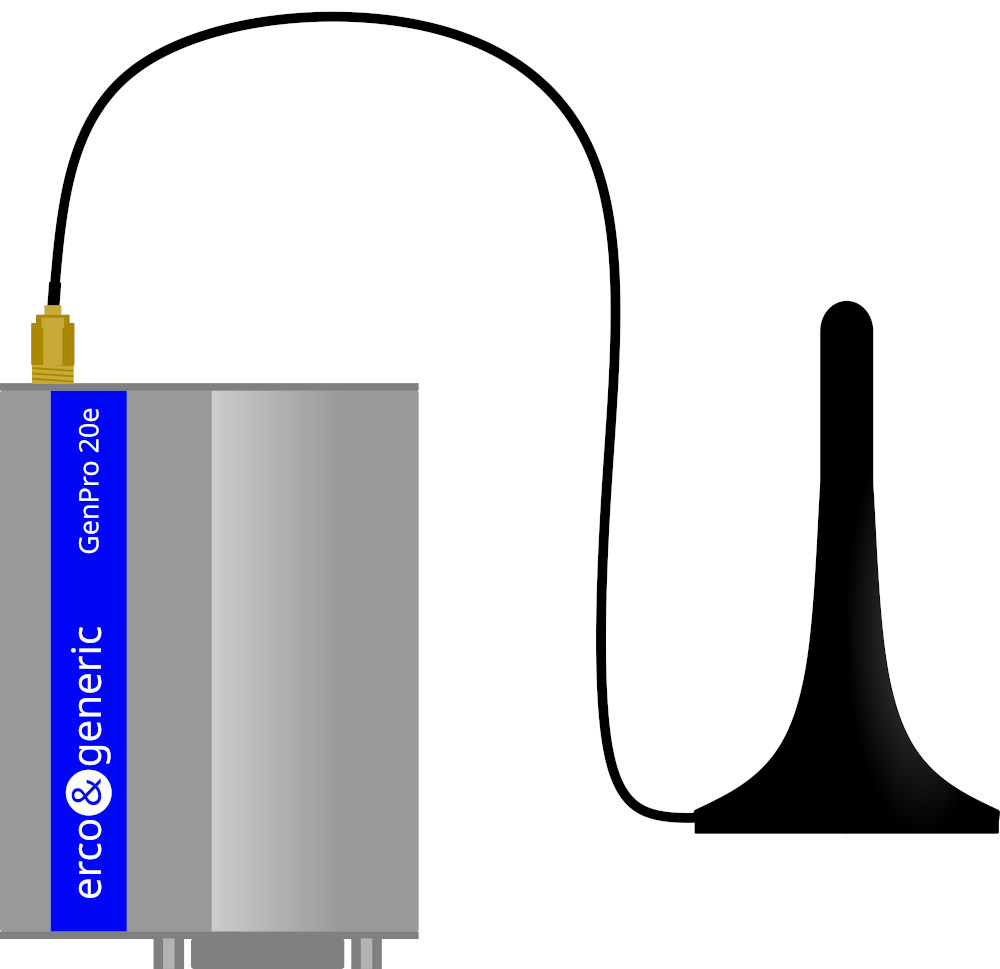

  1. Prima di effettuare il collegamento tra GWC e modem è necessario che venga installata l’antenna.

    ../_images/ant-link2.jpg ../_images/ant-inserted2.jpg

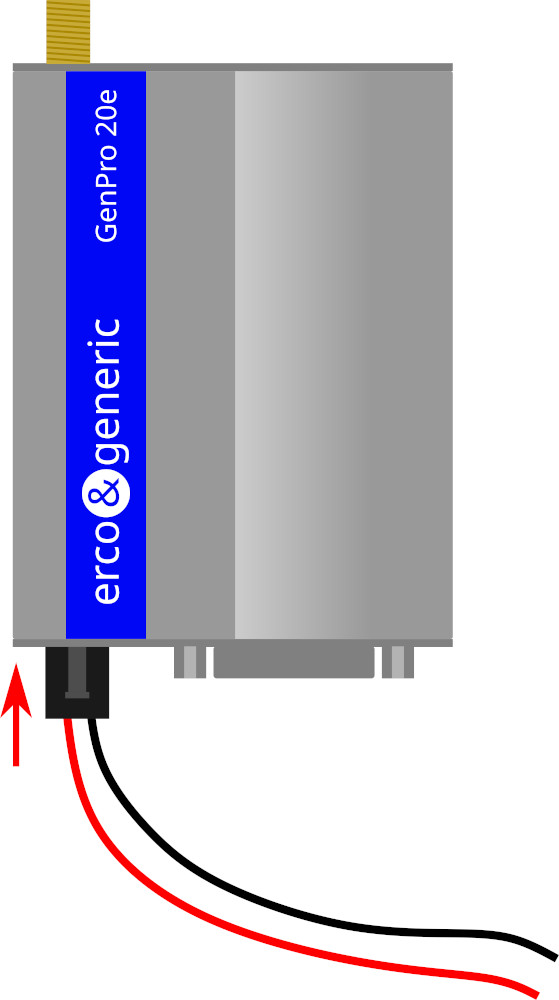

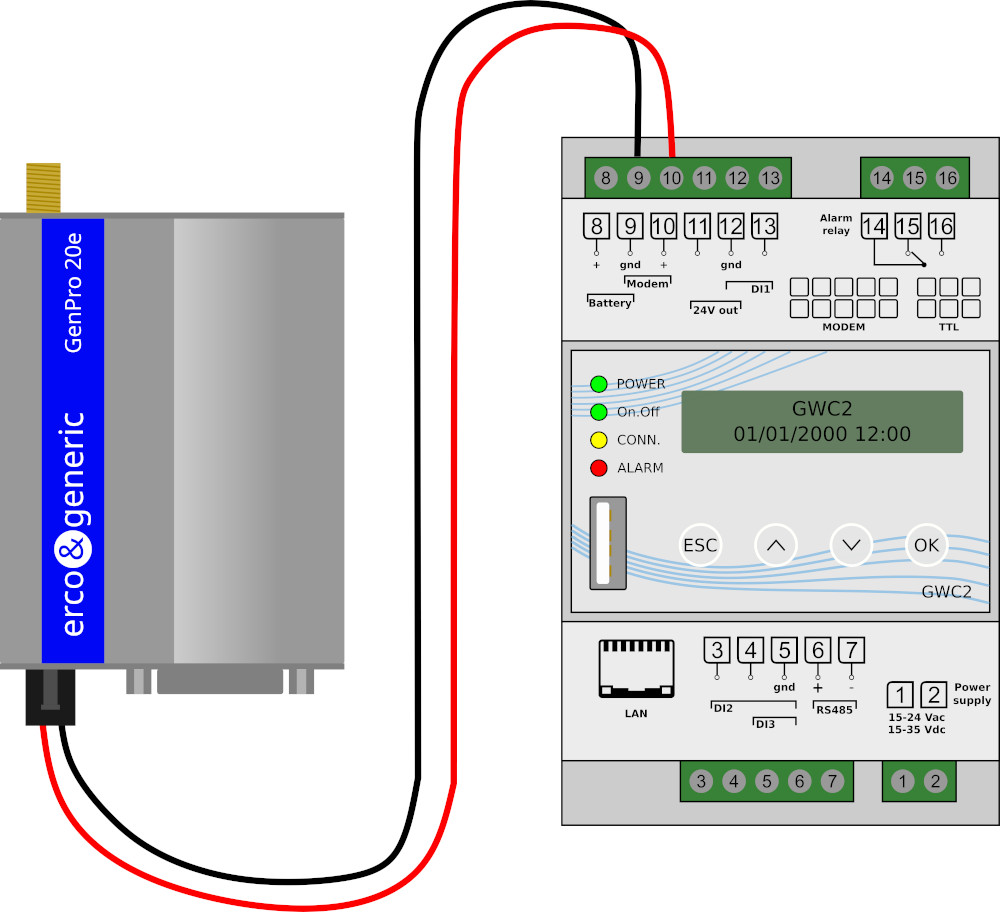

  2. Utilizzando l’apposito cavo fornito da Higeco, collegare la porta Power del modem ai morsetti 9-10 del GWC. Collegare il filo rosso al polo positivo del GWC (10 - Modem). Collegare il filo nero al polo negativo (9 - GND).

    ../_images/power-modem2.jpg ../_images/pwr-4din-v21.jpg

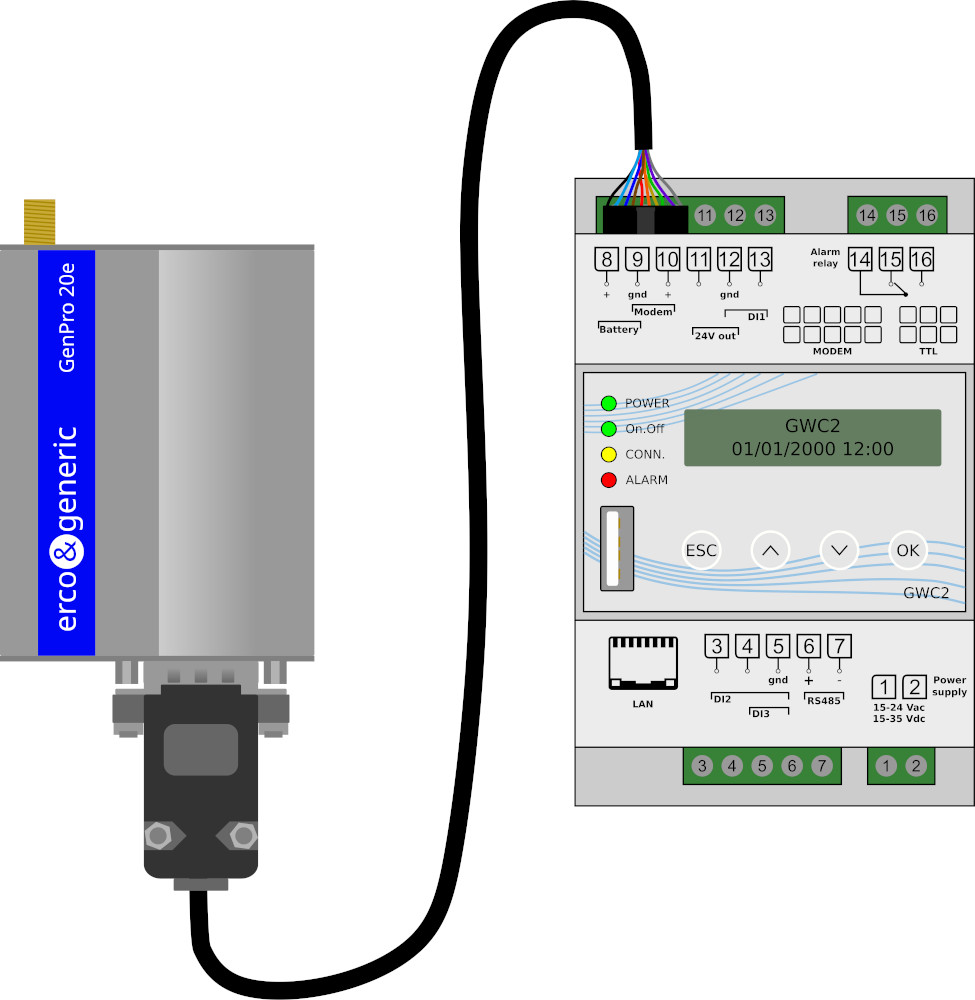

  3. Per effettuare il collegamento RS232 inserire il connettore a vaschetta nel modem e connettere il connettore micro fit al GWC come nell’immagine che segue.

    ../_images/RS232-4din-modem1.jpg

Suggerimento

Se devi collegare questo modem ad un GWC V3 vedi questa guida Connettore RS232-USB

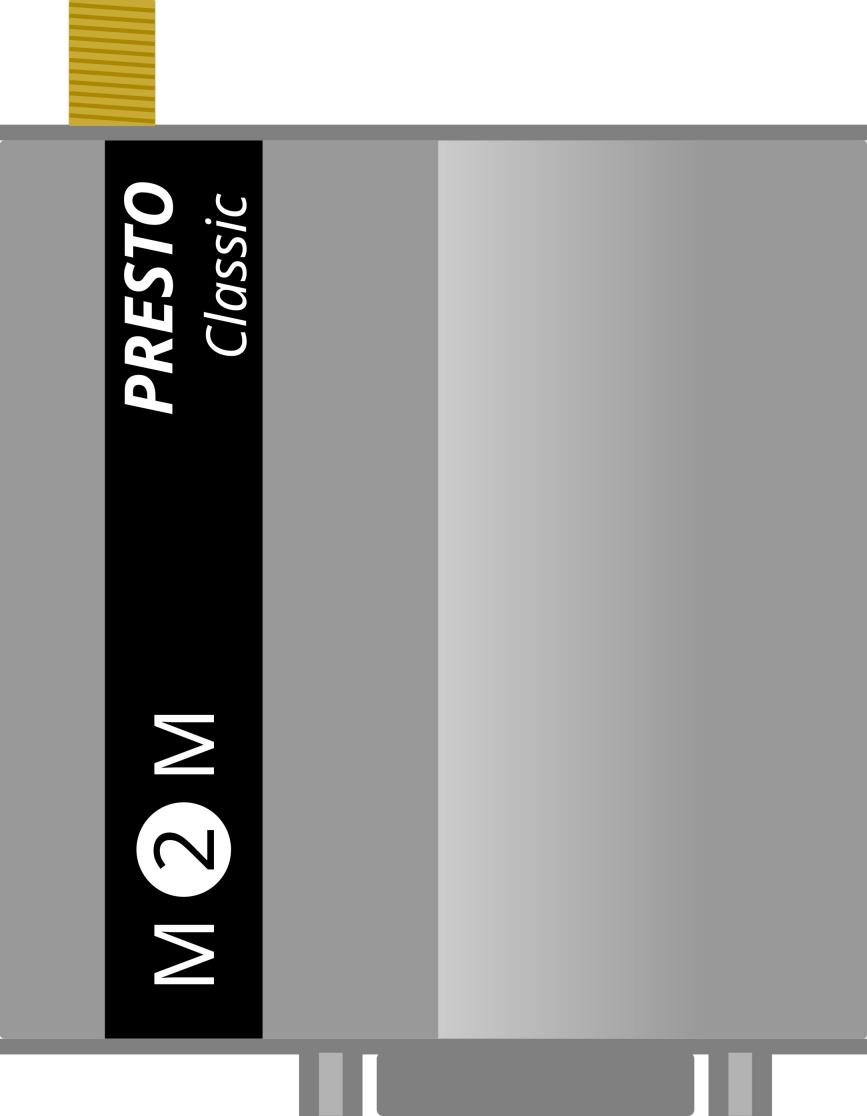

M2M Presto#

Informazioni principali#

Il modem accetta una alimentazione di 6-32Vdc. Prestare particolare attenzione alla polarità dell’alimentazione. Il tipo di collegamento da effettuare dipende dal modello di datalogger in possesso.

Importante

Eseguire tutti i collegamenti con il datalogger disalimentato

La SIM va inserita come nell’immagine seguente:

../_images/sim3.jpg

Nota

Per avere informazioni rigurado le SIM vedi questa guida: SIM


Collegamento con GWC#

GWC V2 4DIN#

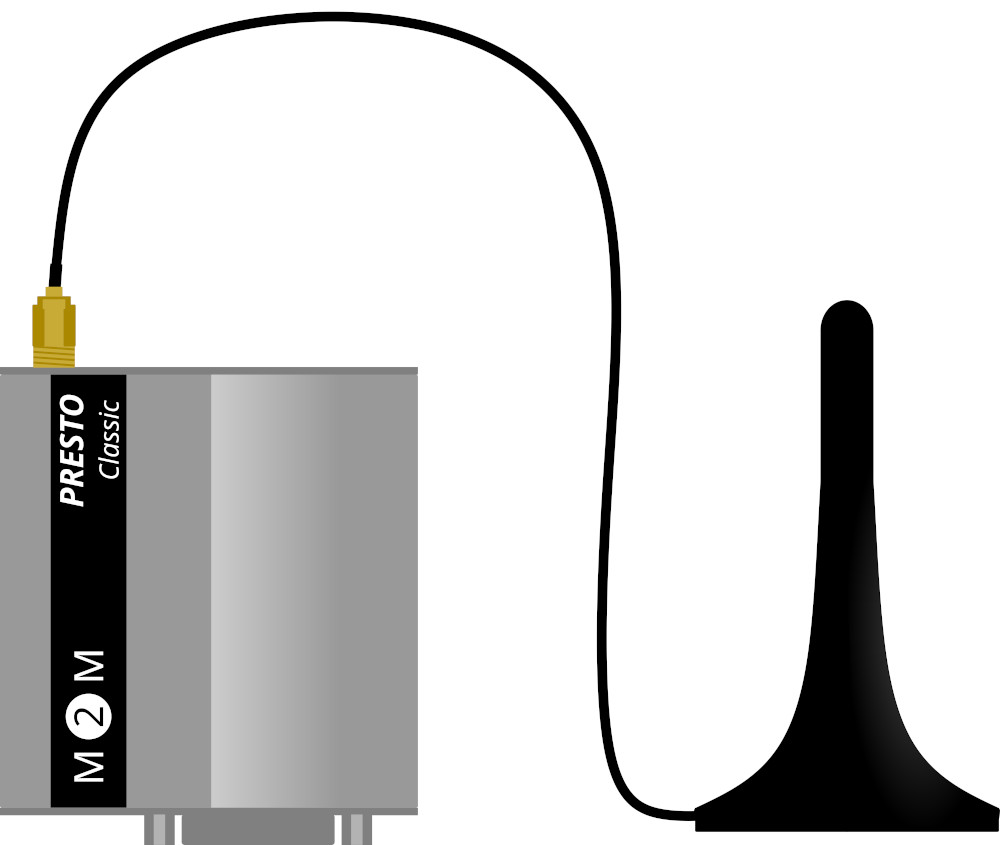

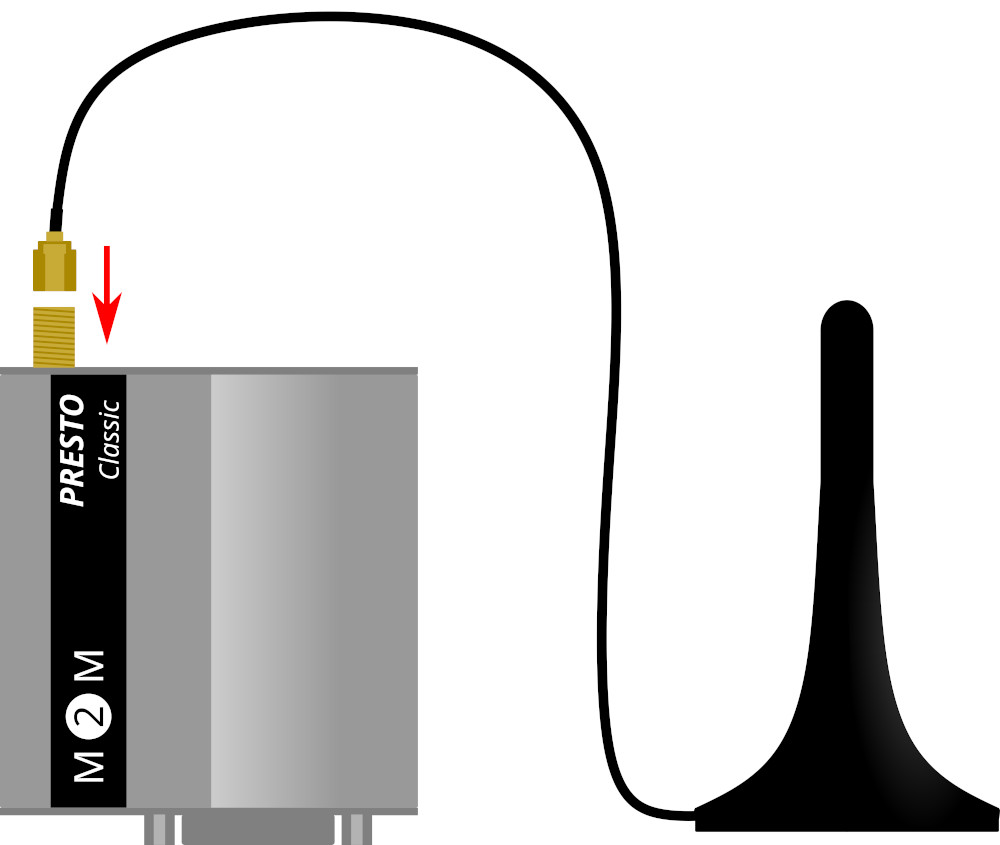

  1. Prima di effettuare il collegamento tra GWC e modem è necessario che venga installata l’antenna.

    ../_images/ant-link3.jpg ../_images/ant-inserted3.jpg

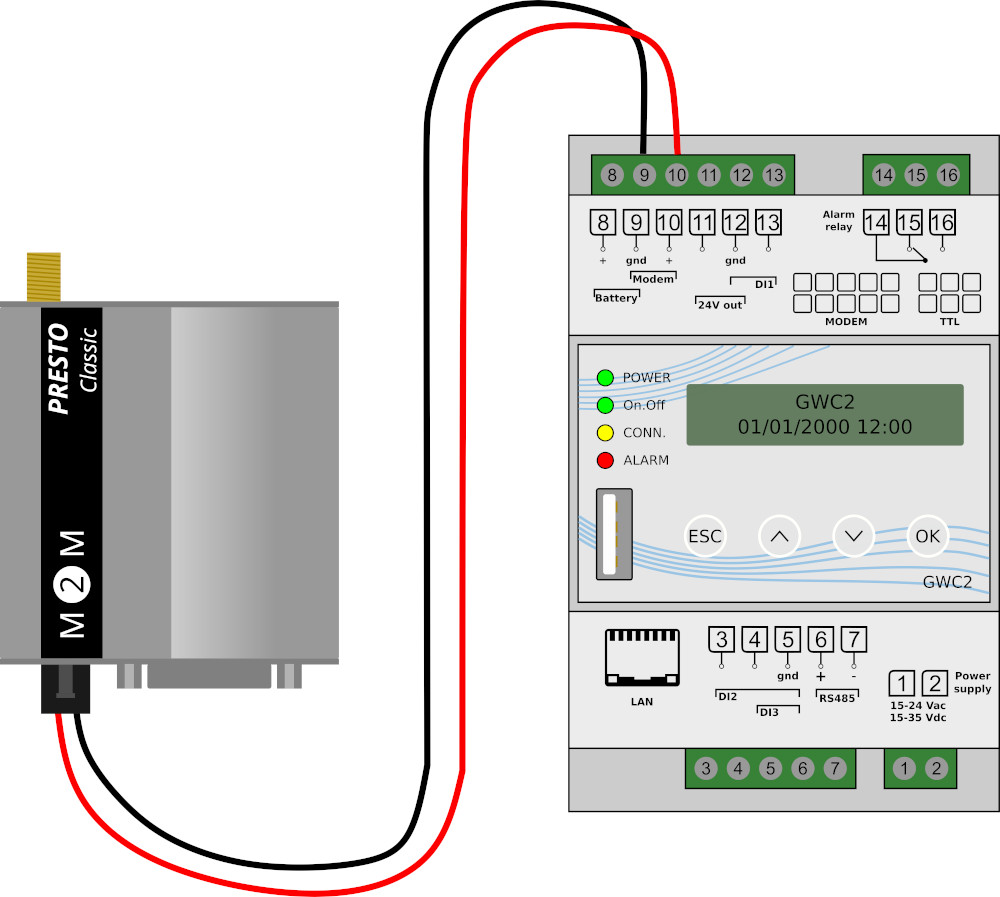

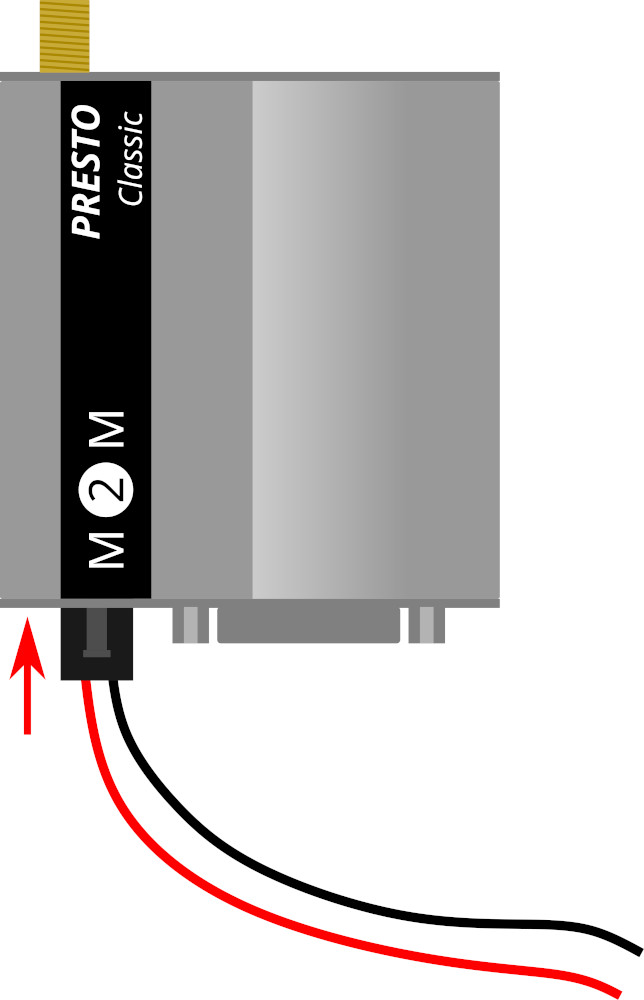

  2. Utilizzando l’apposito cavo fornito da Higeco, collegare la porta Power del modem ai morsetti 9-10 del GWC. Collegare il filo rosso al polo positivo del GWC (10 - Modem). Collegare il filo nero al polo negativo (9 - GND).

    ../_images/power-modem3.jpg ../_images/pwr-4din-v22.jpg

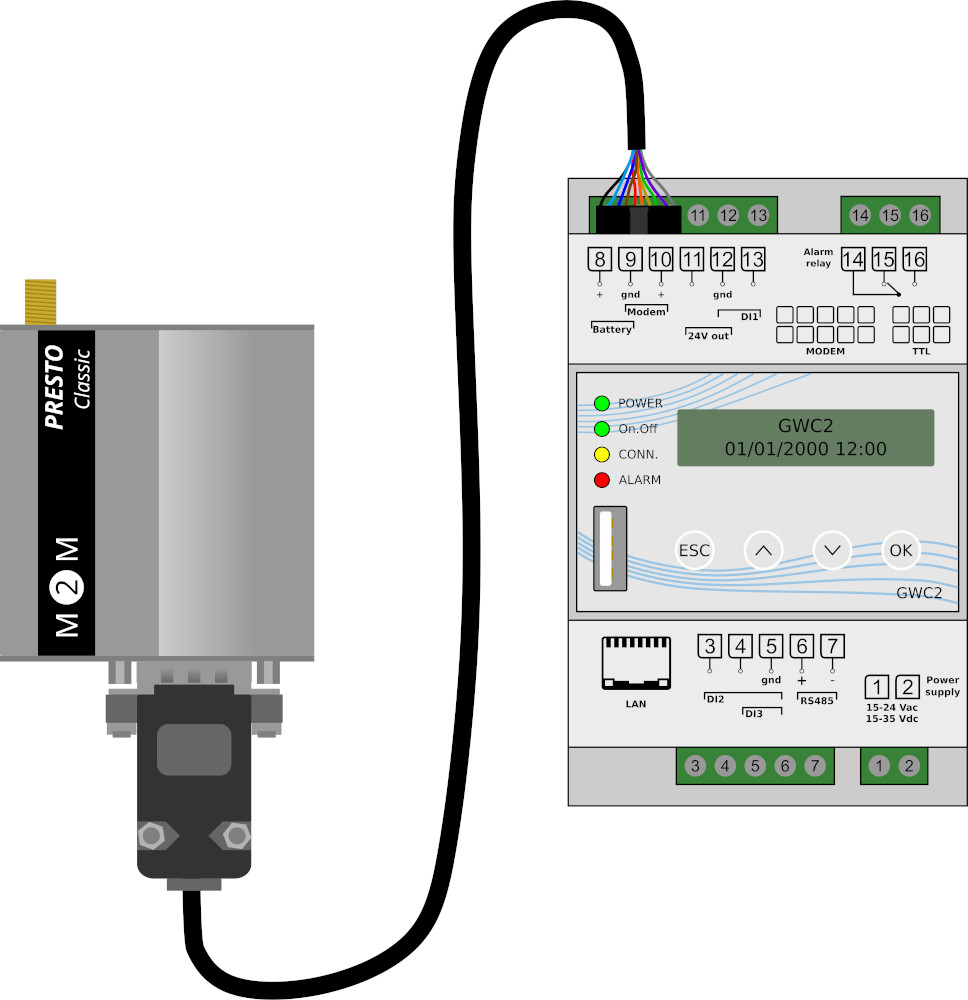

  3. Per effettuare il collegamento RS232 inserire il connettore a vaschetta nel modem e connettere il connettore micro fit al GWC come nell’immagine che segue.

    ../_images/RS232-4din-modem2.jpg

Suggerimento

Se devi collegare questo modem ad un GWC V3 vedi questa guida Connettore RS232-USB
